Machine de gravure et marquage laser à fibre pulsé MQ-FBD-LITE-30W

de plastiquede métald'aluminium

Présentation

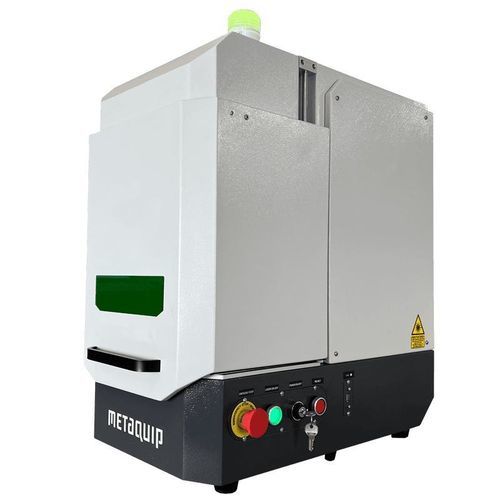

La machine de gravure laser à fibre Lite est la solution d'entrée de gamme fermée de MetaQuip, adaptée à de nombreux métaux et à certains plastiques. Elle offre précision et polyvalence dans un format compact conçu pour une utilisation sur bureau. La machine est livrée complète avec le logiciel laser et une extraction d'air industrielle avec filtre HEPA et est classée en classe laser 2M.

Caractéristiques principales

• Gravure et marquage laser sur métaux tels que or, argent, aluminium, fer, acier inoxydable et de nombreux autres métaux ; également adaptée à certains plastiques. Gravure laser simple de bijoux et bagues.
• Emprise au sol compacte adaptée au placement sur un bureau.
• Fourni de série avec extraction d'air industrielle (HEPA).
• Boîtier fermé avec porte coulissante intégrée pour une utilisation sécurisée (classe laser 2M).
• Haute résolution et précision (longueur d'onde 1064 nm, taille de spot très réduite).
• Source laser fibre sans entretien avec longue durée de vie prévue.

Applications

• Industrie créative et loisirs
• Bijoutiers (gravure détaillée de bagues, bracelets, colliers, articles personnalisés)
• Marquage industriel : numéros de série, logos, plaques signalétiques, traçabilité (codes-barres, data-matrix), marquage d'outils

Zone de travail & dimensions
Zone de travail standard : 100 x 100 mm (objectif optionnel 70 x 70 mm disponible). Espace intérieur : 29 cm (L) x 25 cm (P) x 23 cm (H). Dimensions totales : 62 x 37 x 72 cm (profondeur x largeur x hauteur).

Laser & performances
Puissance laser standard : 30 W (20 W en option). Type de laser : fibre Raycus pulsé haute énergie. Longueur d'onde : 1064 nm. Fréquence de répétition : 20-100 kHz. Diamètre de spot minimum : 0,01 mm. Largeur de ligne minimum : 0,01 mm. Vitesse de marquage linéaire : 0-2000 mm/s. Vitesse de gravure de caractères : > 800 caractères/s. Plage de profondeur de marquage : 0,01 - 1 mm. Puissance de sortie réglable 0-100% avec point rouge de positionnement & laser de mise au point < 1 mW.

Utilisation & logiciel
Contrôle via ordinateur avec le logiciel EzCAD fourni (compatible avec de nombreux formats vectoriels et image et textes/numérotation variables). Lightburn est disponible en option. La tête laser scanne via un miroir XY ; la hauteur de mise au point est réglée manuellement selon la hauteur de la pièce.

Sécurité & extraction
Boîtier fermé avec porte coulissante assurant une opération laser confinée. Extraction d'air industrielle fournie avec filtre frontal intégré et filtre HEPA ; l'extraction est conforme à la norme ISO 15012-4:2016 pour capturer particules et fumées générées lors de la gravure.

Options

• Ordinateur portable avec logiciel laser installé
• Module rotatif pour gravure circulaire/ronde
• Objectifs alternatifs (ex. 70 x 70 mm)
• Contrat de service/maintenance et installation & formation sur site (optionnel)

Caractéristiques techniques

• Zone de travail : 100 x 100 mm (optionnel 70 x 70 mm)
• Type de laser : Raycus pulsé haute énergie
• Longueur d'onde : 1064 nm
• Arrêt d'urgence : oui
• Interrupteur à clé marche/arrêt : oui
• Fréquence de répétition : 20-100 kHz
• Puissance laser : 30 W standard, 20 W optionnel
• Point rouge de positionnement & laser de mise au point : < 1 mW
• Puissance de sortie laser : 0-100%
• Diamètre de spot minimum : 0,01 mm
• Largeur de ligne minimum : 0,01 mm
• Vitesse de marquage linéaire : 0-2000 mm/s
• Vitesse de gravure de caractères : > 800 caractères / s
• Répétabilité : ± 0,001 mm
• Profondeur de marquage : 0,01 - 1 mm
• Refroidissement : refroidissement par air
• Tension d'alimentation : 230 Vac ±10%, 50-60 Hz
• Puissance machine : < 500 W
• Table de travail : axe Z (0-400 mm) réglage manuel (hauteur max pièce 200 mm)
• Boîtier : modèle fermé (connexion pédale disponible)
• Dimensions (L x l x H) : 62 x 37 x 72 cm
• Poids : 50 kg
• Commande : via ordinateur (non inclus en standard) avec EzCAD (ou Lightburn en option)
• Température de travail : 13-28 °C
• Température ambiante : -40-70 °C
• Inclus : manuel produit & logiciel (néerlandais, anglais ou allemand)
• Extraction d'air industrielle : façade intégrée + filtre HEPA (conforme ISO 15012-4:2016)
• Garantie : 2 ans sur la machine laser (durée de vie attendue de la source laser 50k–100k heures selon utilisation)
