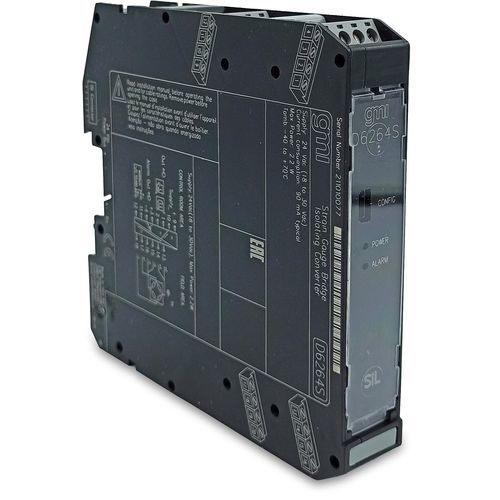

Transmetteur pour capteur de force numérique D6264S

Le module D6264 est un convertisseur de pont de cellule de charge/jauge de contrainte qui convient aux applications exigeant le niveau SIL 2 dans les systèmes liés à la sécurité pour les industries à haut risque. L'unité agit comme une interface isolée galvaniquement installée entre un PLC/DCS et une cellule de charge (ou un groupe de cellules de charge). Il est possible de connecter en parallèle jusqu'à quatre capteurs de 350 Ω, cinq capteurs de 450 Ω ou dix capteurs de 1000 Ω. Il fournit une tension d'alimentation entièrement flottante avec des capacités de télédétection aux cellules de charge et convertit le signal mV de la cellule de charge en un signal 0/4-20 mA, fournissant à la fois des capacités de source et de puits de courant. Le module est également équipé d'une sortie d'alarme PhotoMOS. Une sortie modbus est également fournie pour interfacer le PLC/DCS en utilisant la communication numérique.SIL 2 / SC 3Convertisseur isolé à pont de jauge de contrainteJusqu'à quatre capteurs de 350 Ω en parallèleCourant de sortie source/source 0/4-20 mAModbus RTU RS-485 pour le contrôle et la configurationÉtalonnage automatique sur le terrainParamètres de fonctionnement entièrement programmablesConvertisseur A/D contrôlé μP de haute précisionIsolation à trois ports, entrée/sortie/alimentationCaractéristiques techniques:Alimentation : 24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polarité. Consommation de courant : 90 mA @ 24 Vdc avec quatre capteurs de 350 Ω connectés et une sortie de 20 mA, typique. Dissipation de puissance : 2,1 W @ 24 Vdc avec quatre cellules de charge 350 Ω connectées et une sortie 20 mA, typique.Entrée : Jusqu'à quatre capteurs de 350 Ω (connexion parallèle). Jusqu'à cinq capteurs de 450 Ω (connexion parallèle). Jusqu'à dix capteurs de 1000 Ω (connexion parallèle). Temps d'intégration : 100 ms (lent) ou 12,5 ms (rapide). Tension d'alimentation du pont : 4.0 Vdc nominal. Signal de sortie du pont : 1 à 4 mV/V.Sortie : 0/4 à 20 mA, sur max. 400 Ω, courant limité à 24 mA. Temps de réponse : ≤ 20 ms (pas de 10 à 90 %).Alarme : Plage du point de déclenchement dans les limites nominales du capteur d'entrée. Temporisation ON-OFF : 0 à 1000 s, pas de 100 ms. Hystérésis : dans les limites nominales du capteur d'entrée. Sortie : photoMOS SPST sans tension : 100 mA, 60 Vdc (≤ 1 V de chute).Interface Modbus : Modbus RTU RS-485 jusqu'à 115,2 kbps pour surveillance/configuration/contrôle.Performance d'entrée : Réf. Conditions : alimentation 24 V, charge 250 Ω, température ambiante 23 ± 1 °C. Précision d'étalonnage : ≤ ± 0,05 % FSR. Précision de linéarité : ≤ ± 0,02 % FSR. Influence de la température : ≤ ± 0,002 % FSR pour une variation de 1 °C.Performance de sortie : Réf. Conditions : alimentation 24 V, charge 250 Ω, température ambiante 23 ± 1 °C. Précision de l'étalonnage : ≤ ± 0,05 % FS. Précision de linéarité : ≤ ± 0,05 % FS. Influence de la température : ≤ ± 0,01 % FS sur le zéro/la portée pour une variation de 1 °C.Isolation : Tension d'essai : entrée/sortie 2,5 kV ; entrée/sortie modbus 2,5 kV ; entrée/alimentation 2,5 kV ; sortie/alimentation 500 V ; sortie modbus/alimentation 500 V ; sortie/modbus 500 V ; sortie/alarme 500 V ; sortie/alarme 500 V ; sortie/modbus 500 V ; alimentation/alarme 500 V.Conditions environnementales : Température de fonctionnement : -40 à +70 °C. Température de stockage : -45 à +80 °C.Montage : Rail DIN 35 mm, avec ou sans bus d'alimentation ou sur carte Term. Carte d'alimentation personnalisée. Poids : environ 160 g. Raccordement : par borniers à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm² (13 AWG). Dimensions : Largeur 22,5 mm, Profondeur 22,5 mm : Largeur 22,5 mm, profondeur 123 mm, hauteur 120 mm : 1État : ACTIF
