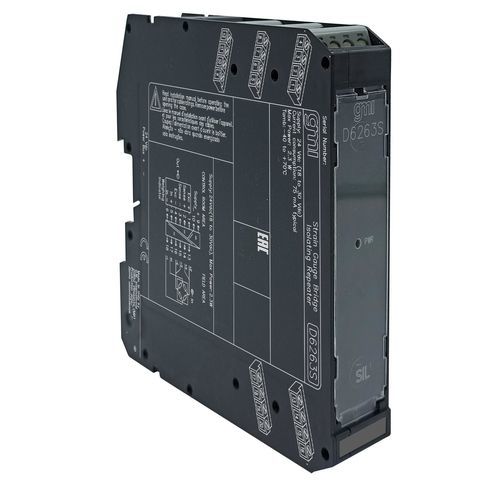

Transmetteur pour capteur de force numérique D6263S

Le module Load Cell/Strain Gauge Bridge Repeater D6263 est une unité adaptée aux applications nécessitant le niveau SIL 2 dans les systèmes liés à la sécurité pour les industries à haut risque. L'unité agit comme une interface transparente à isolation galvanique installée entre un indicateur de pesage et un capteur de charge (ou un groupe de capteurs de charge) ; elle apparaît aux bornes de l'indicateur comme un seul capteur de charge équivalent à celui qui se trouve sur le terrain. Elle fournit une tension d'alimentation entièrement flottante avec une capacité de télédétection à la cellule de charge et répète, tout en l'isolant, le signal de sortie en mV pour piloter une charge en fonction de la tension de référence du système hôte. Il est possible de connecter en parallèle jusqu'à quatre capteurs de 350 Ω, cinq capteurs de 450 Ω ou dix capteurs de 1000 Ω. La référence de tension est définie comme une alimentation externe.SIL 2 / SC 3Pont de jauges de contrainte répéteur transparentJusqu'à quatre capteurs de 350 Ω en parallèleHaute précisionIsolation à trois ports, entrée/sortie/alimentationCaractéristiques techniques:Alimentation : 24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polarité. Consommation de courant : 75 mA @ 24 Vdc avec quatre capteurs de 350 Ω connectés, typique. Dissipation de puissance : 1.8 W @ 24 Vdc avec quatre capteurs 350 Ω connectés, typique.Entrée : Jusqu'à quatre capteurs 350 Ω en parallèle ou jusqu'à cinq capteurs 450 Ω en parallèle ou jusqu'à dix capteurs 1000 Ω en parallèle. Temps d'intégration : 12,5 ms. Tension d'alimentation du pont : 4,0 Vcc nominal. Signal de sortie du pont : 1 à 4 mV/V.Sortie : Identique au signal d'entrée. Impédance de sortie : 500 Ω, typique. Tension d'excitation : appliquée extérieurement entre 4 V et 15 V. Caractéristique de transfert : linéaire. Temps de réponse : ≤ 20 ms (variation de pas de 10 à 90 %).Performances : Réf. Conditions : alimentation 24 V, température ambiante 23 ± 1 °C. Précision d'étalonnage : ≤ ± 0,003 % FSR d'entrée, après étalonnage du système. Précision de linéarité : ≤ ± 0,002 % FSR d'entrée. Défaut court-circuit : ≤ ± 0,002 % FSR d'entrée pour une variation de 1 °C.Isolation : Tension d'essai : entrée/sortie 2,5 kV ; entrée/alimentation 2,5 kV ; sortie/alimentation 500 V.Conditions environnementales : Température de fonctionnement : -40 à +70 °C. Température de stockage : -45 à +80 °C.Montage : Rail DIN 35 mm, avec ou sans bus d'alimentation. Poids : environ 165 g. Raccordement : par borniers à vis débrochables polarisés pour des terminaisons jusqu'à 2,5 mm² (13 AWG). Dimensions : largeur 22,5 mm, profondeur 22,5 mm : Largeur 22,5 mm, profondeur 123 mm, hauteur 120 mm : ACTIVECanaux : 1
