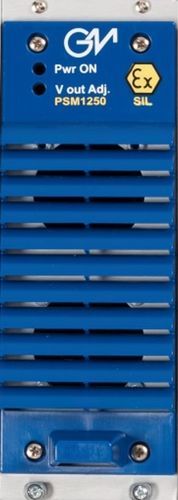

Alimentation électrique rack 19" PSM1250

AC/DCréguléeà sortie simple

L'alimentation PSM1250 est une unité en aluminium anodisé pour le PSS1250. Elle fournit une sortie de 24 V DC, 50 A. Les modules peuvent être mis en parallèle sur le PSS1250 avec des circuits de partage de charge qui répartissent la charge de courant de manière égale sur chaque module d'alimentation pour augmenter la fiabilité et réduire la dissipation de puissance interne. L'alimentation accepte des sources d'alimentation AC de 110 à 240 Vac (+/- 10%). - SIL 3 pour charge NE selon IEC 61508:2010, avec un seul module PSM1250 ou plusieurs modules PSM1250 en configuration redondante (voir ISM0219 pour plus d'informations). - SIL 1 pour charge ND selon IEC 61508:2010, avec un seul module PSM1250 (voir ISM0219 pour plus d'informations). - SIL 2 pour charge ND selon IEC 61508:2010, avec plusieurs modules PSM1250 en configuration redondante (voir ISM0219 pour plus d'informations). - Capacité systématique SIL 3. - 2 lignes d'entrée AC universelles, nominales de 110 à 240 Vac (±10%) (48 à 62 Hz). - Correction du facteur de puissance. - Installation en Zone 2 / Div. 2 emplacements dangereux avec modules échangeables à chaud. - Compatibilité CEM selon EN61000-6-2, EN61000-6-4. - Certifications ATEX, IECEx, UL et C-UL, TÜV. - Certification de sécurité fonctionnelle TÜV. - Testé pour les applications maritimes. - Sortie hautement régulée de 24 Vdc, 50 A, pour module PSM1250. - Surveillance des alarmes de sous-tension et de surtension. - 3 protections redondantes contre les surtensions. - Connexions parallèles redondantes avec partage de charge. - Réduit la dissipation de puissance (en configuration parallèle/redondante) en remplaçant une diode Schottky par une diode idéale active Mosfet. - Efficacité de 89% à 230 Vac d'entrée et 24 Vdc de sortie à pleine charge. - Contrôle de la vitesse du ventilateur en fonction de la température ambiante et de la puissance de sortie. - Capacité de rupture de fusible à haute charge sans interrompre les opérations. - Module pour unité Rack 19”, 9” ou 7”, 4U de hauteur, aluminium anodisé, boîtier métallique robuste. - Tropicalisation pour composants électroniques. - Paramètres du module visibles via sortie de diagnostic Modbus RTU RS-485 (avec diagnostics PSO1250 uniquement pour unités de rack 19” ou 9”). Spécifications Techniques: - Alimentation: - Tension d'entrée AC: nominale 110 à 240 Vac (±10%), plage de fréquence 48 à 62 Hz. - Correction du facteur de puissance (entrée AC): 0.98 typ.@230Vac, 0.995 typ.@115Vac, pleine charge. - Efficacité @24Vdc sortie (pleine charge): meilleure que 89% à 230 Vac et 86% à 115 Vac. - Dissipation de puissance interne max. @24Vdc sortie (pleine charge): 150 W à 230 Vac; 195 W à 115 Vac. - Courant d'entrée AC (sinusoïdal à pleine charge) @24Vdc sortie: 14.2A @100Vac, 12.2 A @115 Vac, 6.1 A @230 Vac. - Courant d'appel: 37 A pic @ 264 Vac; 32 A pic @ 230 Vac; 16 A pic @ 115 Vac. - Connexion d'entrée AC: blocs de bornes à vis adaptés pour fils de 4mm² sur le panneau arrière du PSS1250 pcb. - Isolation: - Isolation entrée-sortie: 2500 Vrms (test de routine). - Isolation entrée-terre: 1500 Vrms (test de routine). - Isolation terre-sortie: 500 Vrms (test de routine). - Isolation contact sortie ou terre à défaut: 500 Vrms (test de routine). - Sortie: - Tension: 24 Vdc (réglable de 21 à 28 Vdc). - Régulation: 0.4 % pour un changement de charge de 100 %. - Stabilité: 0.01 % pour un changement de tension de ligne de 20 %. - Ondulation: ≤ 250 mVpp. - Courant de sortie: 50 A nominal (@24Vdc sortie). Connexion parallèle pour redondance avec capacité de partage de charge dans ±5 % du réglage de tension de sortie. - Puissance de sortie: jusqu'à 1300 W nominal (@28Vdc sortie). - Temps de montée de sortie: 2.5 s. - Réponse dynamique: 2 ms pour un changement de charge de 0-100% (sursaut ±1.5% du réglage Vout). - Connexion: bornes à vis M6 sur barres de cuivre adaptées pour cosses (diamètre de trou d'au moins 6.5 mm) avec fil de 16mm² sur le panneau arrière du PSS1250 pcb. - Temps de maintien à pleine charge: 20 ms (entrée AC). - Protection contre les surtensions: sortie limitée à 30 Vdc plus deux barres de surtension redondantes pour protection contre les surtensions à 30 Vdc. - Signalisation de bon fonctionnement: - Sortie bonne: 19.5 V ≤ Vout ≤ 29.5 V. - Indication: via écran LCD sur PSO1250 et protocole Modbus RTU RS-485. - Signalisation: relais SPST normalement alimenté sans tension (contact fermé), désalimenté en conditions de sur/sous-tension (contact ouvert). - Capacité de contact: 2 A 50 Vac 100 VA, 2 A 24 Vdc 48 W (charge résistive). - Connexion: blocs de bornes à vis adaptés pour fils de 1.5 mm² sur le panneau arrière du PSS1250 pcb. - Conditions environnementales: - Limites de température de fonctionnement: -40 à +70°C, déclassé linéairement 65-70% de charge au-dessus de 50°C. - Limites d'humidité relative: 95 %, jusqu'à 55 °C. - Limites de température de transport, stockage: -45 à +85 °C. - Altitude max: 2000 m a.s.l. - Mécanique: - Montage: Utilisable uniquement avec unité Rack 7” ou 9” ou 19”, 4 unités de hauteur. Unité Rack 7” ou 9” pour montage mural, dans une armoire. Unité Rack 19” pour montage mural ou pour montage frontal en rack, dans une armoire. - Poids: 2.2 kg. - Emplacement: installation en Zone Sûre/Emplacements Non Dangereux ou Zone 2, Groupe IIC T4 ou Classe I, Division 2, Groupe A,B,C,D, T4. - Classe de protection: IP 20, Type Ouvert. - Dimensions: Largeur 60 mm, Profondeur 345 mm, Hauteur 172 mm.
