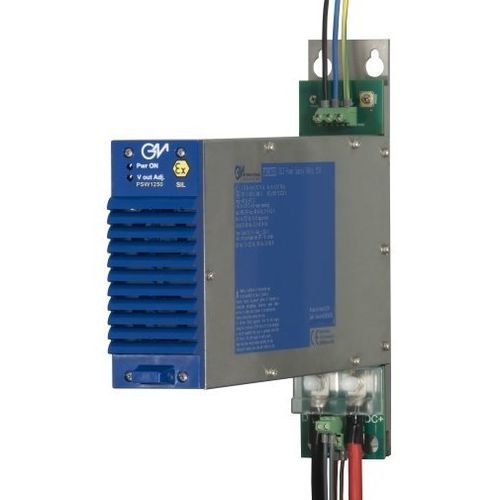

Alimentation électrique murale PSW1250

AC/DCréguléeajustable

L'alimentation électrique de type PSW1250 est une unité en acier inoxydable AISI 304. L'alimentation fournit une sortie de 24Vdc, 50 A. Les unités PSW1250 peuvent être mises en parallèle, avec des circuits de répartition de charge, qui distribuent la charge de courant de manière égale à chaque alimentation afin d'augmenter la fiabilité et de réduire la dissipation de puissance interne. L'alimentation accepte les sources de courant alternatif avec une plage de tension nominale de 110 à 240 Vca (±10 %). SIL 3 pour la charge NE selon IEC 61508:2010, avec un seul module PSW1250 ou plus de modules PSW1250 en configuration redondante (voir ISM0220 pour plus d'informations).SIL 1 pour ND Load selon IEC 61508:2010, avec un seul module PSW1250 (voir ISM0220 pour plus d'informations). SIL 2 pour ND Load selon IEC 61508:2010, avec plus de modules PSW1250 en configuration redondante (voir ISM0220 pour plus d'informations).Capacité systématique SIL 3.Correction du facteur de puissance.Installation en zone 2/div. 2.Compatibilité CEM selon EN61000-6-2, EN61000-6-4.Certification ATEX, IECEx, UL & C-UL, TÜV.Certification de sécurité fonctionnelle TÜV.Testé pour les applications maritimes.Sortie hautement régulée de 24 Vdc, 50 A, pour le module PSW1250.Surveillance des alarmes de sous-tension et de surtension.3 protections redondantes contre les surtensions.Protection contre les surtensions.Protection contre les surtensions.Protection contre les surtensions.Protection contre les surtensions.Protection contre les surtensions.Protection contre les surtensions.Protection contre les surtensions protection redondante contre les surtensions.Connexions parallèles redondantes avec répartition de la charge.Réduction de la dissipation de puissance (en configuration parallèle/redondante) en remplaçant une diode Schottky par une diode idéale active Mosfet.Rendement de 89% @230 Vac en entrée et 24 Vdc en sortie et à pleine charge.Contrôle de la vitesse du ventilateur en fonction de la température ambiante et de la puissance de sortie.Capacité de rupture des fusibles à charge élevée sans interruption des opérations.Tropicalisation des composants électroniques.Spécifications techniques:Tension d'entrée AC : nominale 110 à 240 Vac (±10%), plage de fréquence 48 à 62 Hz.Correction du facteur de puissance (entrée AC) : 0.98 typ.@230Vac, 0.995 typ.@115Vac, pleine charge.Efficacité @24Vdc out (pleine charge) : meilleure que 89% @ 230 Vac et 86% @ 115 Vac.Dissipation max. de puissance interne @24Vdc out (pleine charge) : 150 W @ 230 Vac ; 195 W @ 115 Vac.courant d'entrée AC (sinusoïdal à pleine charge) @24Vdc out : 14.2 A @ 100 Vac, 12,2 A @ 115 Vac, 6,1 A @ 230 Vac.Courant d'appel : 37 A crête @ 264 Vac ; 32 A crête @ 230 Vac ; 16 A crête @ 115 Vac.Connexion d'entrée AC : borniers à vis convenant à des fils de 4mm².Isolation entrée/sortie : 2500 Vrms (test de routine).Isolation entrée/mise à la terre : isolation entre l'entrée et la terre : 1500 Vrms (test de routine).Isolation entre la terre et la sortie : 500 Vrms (test de routine) : 500 Vrms (test de routine).Isolation de la sortie ou de la terre vers le contact de défaut : 500 Vrms (test de routine).Tension de sortie : 24 Vdc (réglable de 21 à 28 Vdc).Régulation : 0.4% pour une variation de charge de 100%.Stabilité : 0,01% pour une variation de tension de ligne de 20%.Ondulation : ≤ 250 mVpp.Courant de sortie : 50 A nominal (@24Vdc out). Connexion en parallèle pour la redondance avec capacité de répartition de la charge à ±5% du réglage de la tension de sortie.Puissance de sortie : jusqu'à 1300 W nominal (@28Vdc out).Temps de montée de la sortie : 2,5 sRéponse dynamique : 2 ms pour une variation de charge de 0 à 100 % (dépassement de ±1,5 % du réglage de la tension de sortie)Connexion de sortie : Bornes à vis M6 sur barres de cuivre adaptées aux cosses (diamètre de trou d'au moins 6,5 mm) avec fil de 16 mm².Temps de maintien à pleine charge : 20 ms (entrée AC).Surcharge : 1,5 ms (entrée AC) : 20 ms (entrée AC).Protection contre les surtensions : sortie limitée à 30 Vdc plus deux crowbars redondants pour la protection contre les surtensions à 30 Vdc.Sortie bonne : 19,5 V ≤ Vout ≤ 29,5 VS Signalisation : relais SPST sans tension normalement excité (contact fermé), désexcité dans des conditions de sur/sous tension (contact ouvert).Puissance de contact : 2 A 50 Vac 100 VA, 2 A 24 Vdc 48 W (charge résistive)Connexion de signalisation : borniers à vis adaptés à des fils de 2,5 mm².Limites de température de fonctionnement : -40 à +70°C dégressif linéairement 65-70% de charge au-dessus de 50°C.Limites d'humidité relative : 95%, jusqu'à 55°C.Limites de température de transport, de stockage : -45 à +85°C.Altitude maximale : 2000 m a.s.l.Fixation : Poids : environ 3,5 kg.Emplacement : installation dans une zone sûre/non dangereuse ou zone 2, groupe IIC T4 ou classe I, division 2, groupe A, B, C, D, T4.Indice de protection : IP 20, type ouvert : IP 20, Type ouvert.Dimensions : Largeur 60.70mm, Profondeur 362.53mm, Hauteur 261mm.
