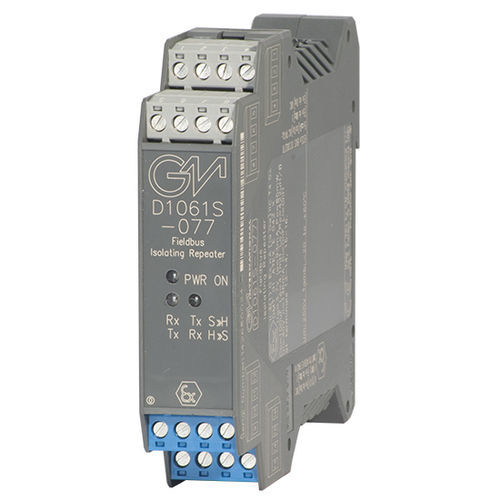

Répéteur de communication D1061S-077

RS-485par transmissionde courant

Le répéteur isolant de bus de terrain RS422 / RS485 sur rail DIN type D1061S-077 est utilisé pour séparer un équipement RS422 / RS485 à sécurité intrinsèque situé dans une zone dangereuse d'un contrôleur RS232 / RS422 / RS485 situé dans une zone sûre. La vitesse de transmission est réglable par commutateur DIP de 1,2 Kbit/s à 1,5 Mbit/s. L'impédance de terminaison est sélectionnable par commutateur DIP à l'intérieur de l'unité (valeur de 200 Ω) pour les deux côtés des lignes de communication (côté zone dangereuse et côté zone sûre). La connexion RS422 / RS485 en zone sûre est fournie à la fois sur le bornier et sur le connecteur femelle 9 pôles SUB D de l'unité. La connexion RS232 est fournie uniquement sur le connecteur femelle SUB D 9 pôles. Le module comporte également un bornier de blindage pour le raccordement du blindage du câble du côté de la zone dangereuse.Entrée/sortie de la zone 0 (zone 20), installation en zone 2.Signal I.S. RS422 / RS485 en zone dangereuse.Signal RS232 / RS422 / RS485 en zone sûre.Vitesse de transmission jusqu'à 1,5 Mbit/s.Isolation des trois ports, entrée/sortie/alimentation.Compatibilité CEM selon EN61000-6-2, EN61000-6-4.Programmabilité sur site par commutateur DIP.250 Vrms (Um) max. autorisée pour les instruments associés à la barrière.Spécifications techniques:Alimentation : 24 Vdc nom (20 à 30 Vdc), protégé contre l'inversion de polarité, ondulation dans les limites de tension ≤ 5 Vpp. Consommation de courant : 100 mA avec une vitesse de transmission de 1,5 Mbit/s, typique. Dissipation de puissance : 2,0 W avec une alimentation de 24 V et une vitesse de transmission de 1,5 Mbit/s, typique. Consommation maximale : à 30 V d'alimentation et à une vitesse de transmission de 1,5 Mbit/s, 2,8 W.Entrée/Sortie I.S. Zone dangereuse : Connexion à sécurité intrinsèque RS422 / RS485 (norme applicable EIA RS422-A et EIA RS485). Impédance de terminaison : 200 Ω sélectionnable par commutateur DIP. Vitesse de transmission : 1,2, 2,4, 4,8, 9,6, 14,4, 19,2, 38,4, 57,6, 93,75, 115,2, 187,5, 375, 500, 750 Kbit/s ou 1,0, 1,5 Mbit/s configurable par commutateur DIP. Longueur du câble de transmission : ≤ 1200 m jusqu'à 93,75 Kbit/s, ≤ 1000 m jusqu'à 187,5 Kbit/s, ≤ 400 m jusqu'à 500 Kbit/s, ≤ 200 m jusqu'à 1,5 Mbit/s. Connexion : par bornier à vis à déconnexion enfichable pour accueillir des terminaisons jusqu'à 2,5 mm², bornier de blindage fourni pour la connexion du câble.Zone de sécurité sortie/entrée : Connexion RS232 / RS422 / RS485 (EIA RS232-C, EIA RS422-A et EIA RS485 standard applicable). Impédance terminale RS422 / RS485 : 200 Ω sélectionnable par commutateur DIP. Vitesse de transmission RS422 / RS485 : 1,2, 2,4, 4,8, 9,6, 14,4, 19,2, 38,4, 57,6, 93,75, 115,2, 187,5, 375, 500, 750 Kbit/s ou 1,0, 1,5 Mbit/s configurable par commutateur DIP. Longueur du câble de transmission RS422 / RS485 : ≤ 1200 m jusqu'à 93,75 Kbit/s, ≤ 1000 m jusqu'à 187,5 Kbit/s, ≤ 400 m jusqu'à 500 Kbit/s, ≤ 200 m jusqu'à 1,5 Mbit/s. RS422 / RS485 Connexion : par bornier à vis débrochable pour accueillir des terminaisons jusqu'à 2,5 mm² ou connecteur femelle SUB D 9 pôles (nécessite un connecteur homologue mâle SUB D 9 pôles), commutateur DIP configurable. Vitesse de transmission RS232 : 1,2, 2,4, 4,8, 9,6, 14,4, 19,2, 38,4, 57,6, 93,75, 115,2 Kbit/s, commutateur DIP configurable. Longueur du câble de transmission RS232 : ≤ 15 m jusqu'à 115,2 Kbit/s. Connexion RS232 : Connecteur SUB D 9 pôles femelle (nécessite un connecteur SUB D 9 pôles mâle) : Tension d'essai : I.S. RS422-RS485 / RS232-RS422-RS485 1,5 KV ; I.S. RS422-RS485 / Alimentation 1,5 KV ; RS232-RS422-RS485 / Alimentation 500 V.Conditions environnementales : Limites de température de fonctionnement -20 à +60 °C, humidité relative max. 90 % sans condensation, jusqu'à 35 °C. Limites de température de stockage -45 à +80 °C.Description de la sécurité : Paramètres de sécurité : Uo/Voc = 3,7 V, Io/Isc = 93 mA, Po/Po = 85 mW aux bornes 13-14 et 15-16. Ui/Vmax = 30 V, Ii/Imax = 136 mA, Ci = 0 nF, Li = 0 nH aux bornes 13-14 et 15-16. Um = 250 Vrms, -20 °C ≤ Ta ≤ 60 °C.Montage : EN/IEC60715 TH 35 Rail DIN. Poids : environ 170 g. Raccordement : par borniers à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm² et connecteur femelle SUB D 9 pôles (DB9) DIN 41652 (uniquement pour RS232, RS422, RS485 Safe Area connection). Emplacement : Zone de sécurité ou Zone 2, Groupe IIC T4. Classe de protection : IP 20. Dimensions : Largeur 22,5 mm, Profondeur 22,5 mm : Largeur 22,5 mm, profondeur 99 mm, hauteur 114,5 mm.
