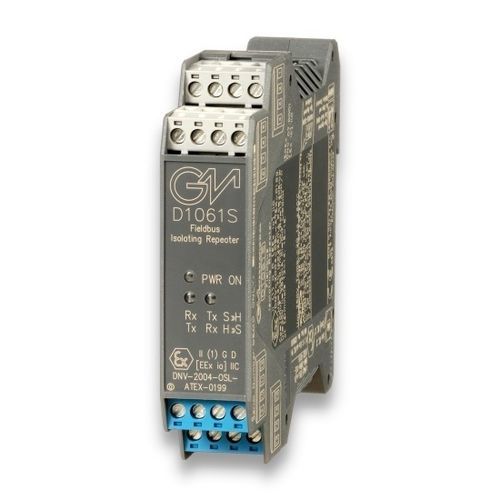

Répéteur sur rail DIN D1061S

RS-422isoléde communication

Le répéteur isolant RS422 / RS485 monocanal sur rail DIN de type D1061S est utilisé pour séparer un équipement RS422 / RS485 à sécurité intrinsèque situé en zone dangereuse d'un contrôleur RS232 / RS422 / RS485 situé en zone sûre. La vitesse de transmission est réglable par commutateur DIP de 1,2 Kbit/s à 1,5 Mbit/s. Le module D1061S supporte tous les protocoles RS485, tels que Fieldbus, Modbus, Profibus, etc. L'impédance de terminaison est sélectionnable par commutateur DIP à l'intérieur de l'unité (valeur de 250 Ω) pour les deux côtés des lignes de communication (côté zone dangereuse et côté zone sûre). La connexion RS422 / RS485 en zone sûre est fournie à la fois sur le bloc terminal et sur le connecteur femelle 9 pôles SUB D de l'unité. La connexion RS232 est fournie uniquement sur le connecteur femelle SUB D 9 pôles. Le module fournit également un bornier de blindage pour connecter le blindage du câble du côté de la zone dangereuse.Entrée de la zone 0 (zone 20), division 1, installation dans la zone 2, division 2.Signal I.S. RS422 / RS485 en zone dangereuse.Signal RS232 / RS422 / RS485 en zone sûre.Vitesse de transmission jusqu'à 1,5 Mbit/s.Pour Modbus, Fieldbus, Profibus et tous les autres protocoles RS485.Isolation des trois ports, Entrée/Sortie/Alimentation.Compatibilité CEM selon EN61000-6-2, EN61000-6-4.Programmation sur site par commutateur DIP.250 Vrms (Um) max. autorisée pour les instruments associés à la barrière.Spécifications techniques:Alimentation : 24 Vdc nom (20 à 30 Vdc), protégé contre l'inversion de polarité, ondulation ≤ 5 Vpp. Consommation de courant : 100 mA à 1,5 Mbit/s. Dissipation de puissance : 2,0 W à 24 V, 2,8 W max à 30 V.Entrée/Sortie I.S. Zone dangereuse : Connexion à sécurité intrinsèque RS422 / RS485 (EIA RS422-A et EIA RS485). Impédance de terminaison : 250 Ω sélectionnable par commutateur DIP. Vitesse de transmission : 1,2 à 1,5 Mbit/s configurable par commutateur DIP. Longueur du câble de transmission : ≤ 1200 m jusqu'à 93,75 Kbit/s, ≤ 1000 m jusqu'à 187,5 Kbit/s, ≤ 400 m jusqu'à 500 Kbit/s, ≤ 200 m jusqu'à 1,5 Mbit/s. Connexion : bornier à vis à déconnexion enfichable jusqu'à 2,5 mm², bornier de blindage fourni.Zone de sécurité sortie/entrée : Connexion RS232 / RS422 / RS485 (EIA RS232-C, EIA RS422-A, EIA RS485). Impédance terminale RS422/RS485 : 250 Ω sélectionnable par commutateur DIP. Vitesse de transmission RS422/RS485 : 1,2 à 1,5 Mbit/s Commutateur DIP configurable. Longueur du câble de transmission RS422/RS485 : la même que ci-dessus. Connexion RS422/RS485 : bornier à vis ou connecteur femelle SUB D 9 pôles. Vitesse de transmission RS232 : jusqu'à 115,2 Kbit/s. Longueur du câble de transmission RS232 : ≤ 15 m. Connexion RS232 : Connecteur femelle SUB D 9 pôles : Tension d'essai : I.S. RS422-RS485 / RS232-RS422-RS485 1,5 KV ; I.S. RS422-RS485 / Alimentation 1,5 KV ; RS232-RS422-RS485 / Alimentation 500 V.Conditions environnementales : Température de fonctionnement : -20 à +60 °C, humidité relative max. 90% sans condensation jusqu'à 35 °C. Température de stockage : -45 à +80 °C.Description de la sécurité : Uo/Voc = 3,7 V, Io/Isc = 225 mA, Po/Po = 206 mW aux bornes 13-14, 15-16. Ui/Vmax = 30 V, Ii/Imax = 282 mA, Ci = 0 nF, Li = 0 nH aux bornes 13-14, 15-16. Um = 250 Vrms, -20 °C ≤ Ta ≤ 60 °C.Montage : EN/IEC60715 TH 35 Rail DIN. Poids : environ 170 g. Connexion : borniers à vis débrochables polarisés jusqu'à 2,5 mm² et connecteur femelle SUB D 9 pôles (DB9) DIN 41652 (uniquement pour les connexions RS232, RS422, RS485 Zone sûre).Emplacement : Zone de sécurité / emplacements non dangereux ou Zone 2, Groupe IIC T4, Classe I, Division 2, Groupes A, B, C, D Code de température T4 et Classe I, Zone 2, Groupe IIC, IIB, IIA T4.Classe de protection : IP 20.Dimensions : Largeur 22,5 mm, Profondeur 99 mm, Hauteur 114,5 mm.Canaux : 1État : ACTIF
