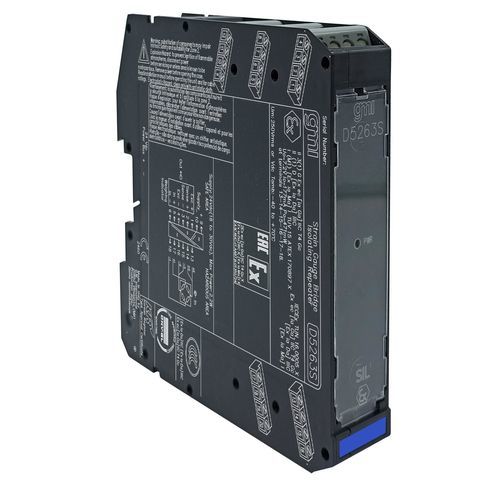

Transmetteur pour capteur de force D5263S

Transmetteur pour capteur de force - D5263S - GM International S.p.A.
Transmetteur pour capteur de force - D5263S - GM International S.p.A.
Ajouter à mes favoris
Ajouter au comparateur

Description

Le module Load Cell/Strain Gauge Bridge Repeater D5263 est une unité adaptée aux applications nécessitant le niveau SIL 2 dans les systèmes liés à la sécurité pour les industries à haut risque. L'unité agit comme une interface transparente à isolation galvanique installée entre un indicateur de pesage en zone sûre et un capteur (ou un groupe de capteurs) en zone dangereuse ; elle apparaît aux bornes de l'indicateur comme un seul capteur équivalent à celui qui se trouve sur le terrain. Il fournit une tension d'alimentation entièrement flottante avec une capacité de télédétection au capteur de charge situé en zone dangereuse et répète, tout en l'isolant, le signal de sortie en mV pour piloter une charge en zone sûre en fonction de la tension de référence du système hôte. Il est possible de connecter en parallèle jusqu'à quatre capteurs de 350 Ω, ou cinq capteurs de 450 Ω, ou dix capteurs de 1000 Ω. La référence de tension (côté zone sûre) est définie comme une alimentation externe.SIL 2 / SC 3Entrée de la zone 0Installation dans la zone 2Pont de jauge de contrainte Répétiteur transparentJusqu'à quatre capteurs de 350 Ω en parallèleHaute précisionIsolation à trois ports, Entrée/Sortie/AlimentationCaractéristiques techniquesType d'alimentation24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polarité.Consommation de courant75 mA @ 24 Vdc avec quatre capteurs de 350 Ω connectés, typique.Dissipation de puissance1,8 W @ 24 Vdc avec quatre capteurs de 350 Ω connectés, typique.Type d'entréeJusqu'à quatre capteurs 350 Ω en parallèle ou jusqu'à cinq capteurs 450 Ω en parallèle ou jusqu'à dix capteurs 1000 Ω en parallèle.Temps d'intégration12,5 ms.Tension d'alimentation du pont4,0 Vdc nominal.Signal de sortie du pont1 à 4 mV/V.Type de sortieMême que le signal d'entrée.Impédance de sortie500 Ω, typique.Tension d'excitationappliquée extérieurement entre 4 V et 15 V.Caractéristique de transfertlinéaire.Temps de réponse≤ 20 ms (changement d'échelon de 10 à 90 %).PerformancesRef. ConditionsAlimentation 24 V, température ambiante 23 ± 1 °C.Précision d'étalonnage≤ ± 0,003 % FSR d'entrée, après étalonnage du système.Précision de linéarité≤ ± 0,002 % FSR d'entrée.Défaut court-circuit≤ ± 0,002 % FSR d'entrée pour une variation de 1 °C.IsolationTension d'essaiI.S. In/Out 2,5 kV ; I.S. In/Supply 2,5 kV ; Out/Supply 500 V.Conditions environnementalesTempérature de fonctionnementLimites de température -40 à +70 °C.Température de stockageLimites de température -45 à +80 °C.Description de la sécuritéEquipementAppareil associé et équipement électrique ne produisant pas d'étincelles.Paramètres de sécuritéUo = 7,2 V, Io = 177 mA, Po = 471 mW aux bornes 13-14-15-16-17-18. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70°C.Type de montageRail DIN 35 mm, avec ou sans bus d'alimentation.Poidsenviron 165 g.Connexionpar borniers à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm² (13 AWG).DimensionsLargeur 22,5 mm, Profondeur 123 mm, Hauteur 120 mm.État : ACTIVECanaux : 1Certifications:ATEX, IECEx, EMC, Ex, Maritime, Métrologique, SIL

---

Catalogues

Autres produits GM International S.p.A.

LOAD CELL INPUT INTRINSICALLY SAFE ISOLATORS
