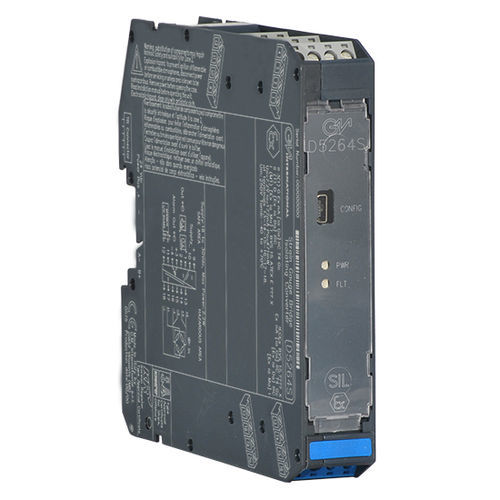

Transmetteur pour capteur de force numérique D5264S

Le module D5264 est un convertisseur de pont cellule de charge/jauge de contrainte qui convient aux applications exigeant le niveau SIL 2 dans les systèmes de sécurité pour les industries à haut risque. L'unité agit comme une interface isolée galvaniquement installée entre un PLC/DCS en zone sûre et un capteur de pesage (ou un groupe de capteurs de pesage) en zone dangereuse. Il est possible de connecter en parallèle jusqu'à quatre capteurs de 350 Ω, cinq capteurs de 450 Ω ou dix capteurs de 1000 Ω. Il fournit une tension d'alimentation entièrement flottante avec des capacités de télédétection pour les cellules de charge situées dans des zones dangereuses et convertit le signal mV de la cellule de charge en un signal 0/4-20 mA, fournissant à la fois des capacités de source et de puits de courant. Le module est également doté d'une sortie d'alarme PhotoMOS. Une sortie modbus est également fournie pour interfacer le PLC/DCS en utilisant la communication numérique.SIL 2 / SC 3Entrée de la zone 0Installation en zone 2Convertisseur isolé à pont de jauge de contrainteJusqu'à quatre capteurs de 350 Ω en parallèleCourant de sortie puits/source de 0/4-20 mAModbus RTU RS-485 pour le contrôle et la configurationÉtalonnage automatique sur siteParamètres de fonctionnement entièrement programmablesConvertisseur A/N à haute précision, contrôlé par μPIsolement à trois ports, entrée/sortie/alimentationCaractéristiques techniques:Type d'alimentation24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polarité.Consommation de courant90 mA @ 24 Vdc avec quatre capteurs de 350 Ω connectés et une sortie de 20 mA, typique.Dissipation de puissance2,1 W @ 24 Vdc avec quatre capteurs de 350 Ω connectés et une sortie de 20 mA, typique.Type d'entréeJusqu'à quatre capteurs de 350 Ω (connexion parallèle). jusqu'à cinq capteurs 450 Ω (connexion parallèle). Jusqu'à dix capteurs 1000 Ω (connexion parallèle).Temps d'intégration100 ms (lent) ou 12,5 ms (rapide).Tension d'alimentation du pont4,0 Vdc nominal.Signal de sortie du pont1 à 4 mV/V.Type de sortie0/4 à 20 mA, sur max. 400 Ω, courant limité à 24 mA.Temps de réponse≤ 20 ms (pas de 10 à 90 %).AlarmePoint de déclenchement dans les limites nominales du capteur d'entrée.Temporisation ON-OFF0 à 1000 s, pas de 100 ms.Hystérésis dans les limites nominales du capteur d'entrée.Sortie libre de tension SPST photoMOS : 100 mA, 60 Vdc (≤ 1 V de chute).Interface ModbusTypeModbus RTU RS-485 jusqu'à 115,2 kbps pour la surveillance/configuration/contrôle.Performances d'entréeRef. ConditionsAlimentation 24 V, charge 250 Ω, température ambiante 23 ± 1 °C.Précision d'étalonnage≤ ± 0,05 % FSR.Précision de linéarité≤ ± 0,02 % FSR.Influence de la température≤ ± 0,002 % FSR pour une variation de 1 °C.Performances de sortieRef. ConditionsAlimentation 24 V, charge 250 Ω, température ambiante 23 ± 1 °C.Précision d'étalonnage≤ ± 0,05 % FS.Précision de linéarité≤ ± 0,05 % FS.Influence de la température≤ ± 0,01 % FS sur le zéro/la portée pour une variation de 1 °C.IsolationTension d'essaiI.S. In/Out 2,5 kV ; I.S. In/Modbus Out 2,5 kV ; I.S. In/Supply 2,5 kV ; Out/Supply 500 V ; Modbus Out/Supply 500 V ; Out/Modbus Out 500 V ; Out/Alarm Out 500 V ; Alarm Out/Modbus Out 500 V ; Supply/Alarm Out 500 V.Conditions environnementalesTempérature de fonctionnement -40 à +70 °C.Température de stockage -45 à +80 °C.Description de la sécuritéEquipementAppareil associé et matériel électrique ne produisant pas d'étincelles.Paramètres de sécuritéUo = 7,2 V, Io = 177 mA, Po = 471 mW aux bornes 13-14-15-16-17-18. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70°C.Type de montageRail DIN 35 mm, avec ou sans bus d'alimentation ou sur carte term. personnalisée. Poidsenviron 160 g.Connexionpar borniers à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm² (13 AWG).DimensionsLargeur 22,5 mm, Profondeur 123 mm, Hauteur 120 mm.Certifications:ATEX, IECEx, EMC, Ex, Maritime, Métrologique, Certificats SIL disponibles pour différentes régions (voir liens documentation).Caractéristiques / Spécifications techniques:Modèle : D5264SCanaux : 1État : ACTIVEPolitique de cycle de vie du produit : ACTIVEMontage : Rail DIN 35 mmPoids : environ 160 gDimensions : Largeur 22,5 mm, Profondeur 123 mm, Hauteur 120 mm
