Colonne de bridage modulaire Quik-Flex®Plus

de bridage

Présentation

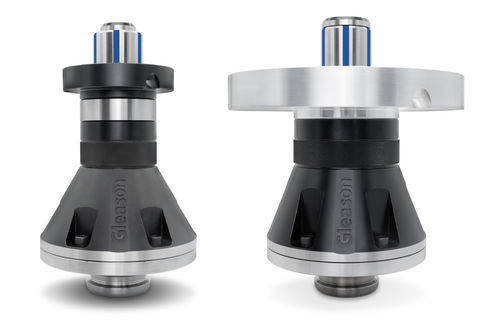

Le système de serrage modulaire Gleason repose sur des modules standardisés pour associer précision et flexibilité d'usage. Le système couvre le serrage par diamètre intérieur (ID), diamètre extérieur (OD) et le serrage entre-pointes, et peut être configuré avec ou sans interface de changement rapide (Quik-Flex®Plus). Les composants modulaires sont choisis selon la géométrie de la pièce, les contours perturbateurs et le procédé de production.

Serrage ID
Le programme modulaire pour serrage intérieur couvre les diamètres internes de 20 à 120 mm. Les modules individuels (mandrins, adaptateurs, éléments de positionnement) sont sélectionnés en fonction des caractéristiques de la pièce et des limites d'encombrement. Le serrage ID est disponible en exécution standard ou Quik-Flex®Plus à changement rapide.

Serrage ID à changement rapide
L'interface Quik-Flex®Plus permet des changements d'outillage très rapides tout en conservant une répétabilité élevée. Elle réduit les temps d'arrêt lors de productions en petites et moyennes séries ou lors de réglages fréquents.

Serrage OD
Pour pièces d'arbre, des mandrins à expansion sont proposés en sept tailles modulaires pour diamètres 3 à 120 mm. Les mandrins offrent un effet de tirage axial et sont compatibles avec des dispositifs de changement communs. Différents butées axiales sont disponibles pour assurer un positionnement précis en axial.

Serrage entre-pointes
Lorsque le serrage ID ou OD n'est pas applicable, les pièces peuvent être serrées entre-pointes. Les centrines de précision du programme standard couvrent jusqu'à 180 mm de diamètre ; d'autres tailles peuvent être fournies sur demande. Des solutions entre-pointes adaptées sont disponibles pour pièces longues ou soumises à forts couples.

Solution adaptée
Gleason conçoit des systèmes de serrage modulaires selon le cahier des charges client, en s'appuyant sur une longue expérience en fabrication d'engrenages et technologies de prise de pièce. Le concept modulaire facilite l'adaptation aux interfaces machine et convient aux applications dentées et non dentées sur différentes marques de machines.

Variantes / Modules

• Modules de serrage ID (20–120 mm)
• Modules ID Quik-Flex®Plus à changement rapide
• Mandrins à expansion OD (7 tailles modulaires, 3–120 mm)
• Modules centrines pour serrage entre-pointes (jusqu'à 180 mm)
• Modules et adaptateurs d'interface de changement / quick-change communs

Vidéos

• QFS Quick Flex System - Modular Workholding for ID Clamping
• QFS Quick Flex System - Modular Workholding for OD Clamping

Caractéristiques techniques

• Architecture modulaire basée sur composants standardisés pour configurabilité et répétabilité
• Plage ID : 20–120 mm
• Plage OD (mandrins à expansion) : 3–120 mm (7 tailles modulaires)
• Mandrins OD avec effet de tirage axial
• Serrage entre-pointes : centrines jusqu'à 180 mm (programme standard); autres tailles sur demande
• Option quick-change : Quik-Flex®Plus pour changements rapides sans perte de précision
• Convient aux serrages ID, OD et entre-pointes; composants sélectionnables selon contours et procédé
• Compatible avec plusieurs fabricants de machines; adaptateurs d'interface sur demande
