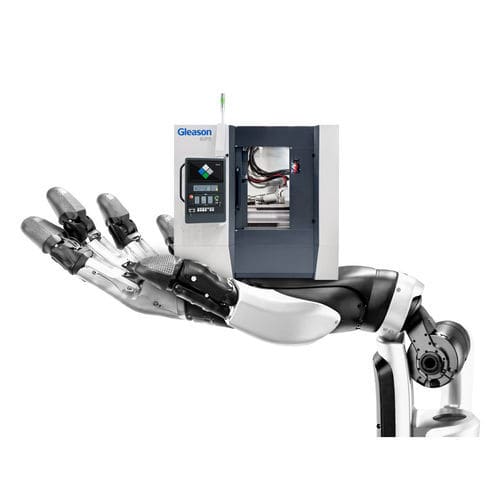

Machine à tailler par génération CNC 80PS

horizontal

Présentation
La 80PS est conçue pour le Power Skiving, le taillage par fraise‑mère et le fraisage de profils d’engrenages internes et externes de petite taille. Elle est livrée avec un package de configuration optimisé pour la production d’engrenages destinés à la robotique humanoïde.

Applications
La 80PS usinage des dentures internes et externes utilisées dans les réducteurs harmoniques (strain wave), les trains planétaires et les réducteurs cycloïdaux pour robots humanoïdes, ainsi que d’autres applications d’engrenages de haute précision et petites dimensions.

Fraise‑mère et Power Skiving sur une même machine
La 80PS se convertit en mode fraise‑mère en moins de deux minutes, permettant de choisir le procédé le plus adapté et économique pour chaque application.

Usinage de pièces exigeantes
Les composants fins et délicats avec dentures internes ou externes peuvent être usinés par Power Skiving ou fraise‑mère tout en maîtrisant déformation et déviation dimensionnelle dans des tolérances strictes.

Système complet haute précision
Livrée en solution complète : machine préconfigurée, systèmes de serrage adaptés et outillage carbure haute précision pour le hobbing et le Power Skiving, afin d’obtenir des organes d’entraînement précis et durables.

Données techniques
Diamètre extérieur pièce, max. : 80 mm
Diamètre de passage intérieur, max. : 150 mm
Diamètre de sommet intérieur, max. : 120 mm
Module, max. : 1,5 mm

Caractéristiques / spécifications

• Modèle : 80PS
• Procédés : Power Skiving, taillage fraise‑mère, fraisage de profils
• Conçue pour engrenages robotiques internes et externes de petite taille (harmonique/strain wave, planétaire, cycloïdal)
• Conversion rapide vers taillage fraise‑mère : moins de 2 minutes
• Adaptée aux pièces à paroi mince et géométries délicates avec contrôle strict des tolérances
• Fourni comme solution complète incluant systèmes de serrage adaptés et outillage carbure
• Diamètre extérieur max. : 80 mm
• Diamètre de passage intérieur max. : 150 mm
• Diamètre de sommet intérieur max. : 120 mm
• Module max. : 1,5 mm
