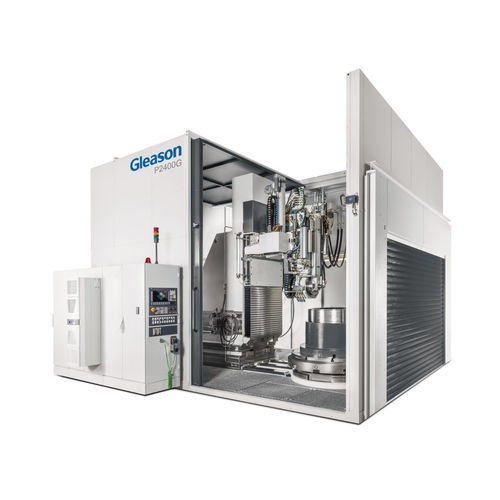

Centre de rectification cylindrique P series

pour engrenagepour pièces à usinerpour pièce de grande dimension

Présentation
Les rectifieuses de profils de la série P sont conçues pour la production flexible d'engrenages de grand diamètre nécessitant une rectification de profil précise. Les modèles vont de P2000G à P6000G pour couvrir différentes dimensions et besoins de production.

Caractéristiques techniques
Diamètre pièce, max. : 6 000 mm
Profondeur de profil, max. : 120 mm
Course axiale, max. : 2 200 mm

Applications

• Rectification de profils d'engrenages extérieurs
• Rectification de profils d'engrenages intérieurs
• Rectification d'engrenages à géométrie spéciale en utilisant des meules de petit diamètre

Production flexible

• Différentes têtes de rectification extérieures pour s'adapter aux diamètres de meule et exigences de production
• Têtes de rectification intérieures dédiées et configurations de bras adaptées aux géométries intérieures

Contrôle denture embarqué
Le contrôle embarqué mesure la géométrie des engrenages internes et externes. Les données mesurées peuvent être traitées et exportées selon les normes courantes de l'industrie.

Solutions d'automatisation
Sur demande, les machines peuvent être fournies avec changeurs de palettes automatisés et systèmes de serrage à point zéro pour intégration en ligne automatisée.

Technologies de référence
Gleason propose des technologies de rectification de profil et des solutions brevetées pour soutenir la fabrication d'engrenages de haute précision et productive.

Caractéristiques / spécifications techniques

• Série : Grande série P (P2000G à P6000G)
• Diamètre pièce, max. : 6 000 mm
• Profondeur de profil, max. : 120 mm
• Course axiale, max. : 2 200 mm
• Rectification de profils externes et internes ; adaptée aux géométries spéciales avec meules de petit diamètre
• Différentes têtes de rectification disponibles pour divers diamètres de meule externes et internes
• Contrôle denture embarqué ; sortie de données compatible avec les normes industrielles
• Automatisation en option : changeurs de palettes automatisés avec systèmes de serrage à point zéro
