Présentation

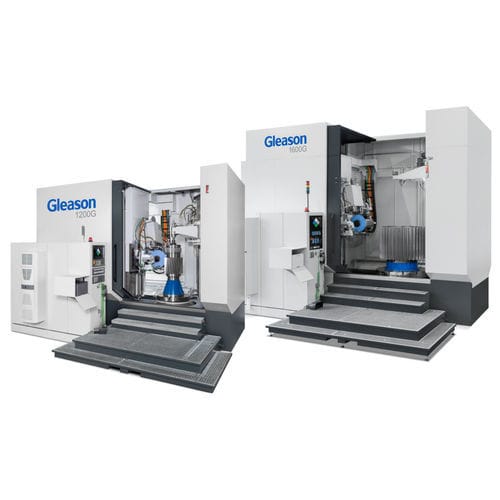

Les machines de rectification de profil Gleason 1200G et 1600G sont conçues pour la rectification des engrenages externes et internes jusqu'à Ø 1 600 mm. Elles conviennent particulièrement aux applications demandant de grandes profondeurs de profil et une configuration flexible pour des performances de rectification élevées.

Spécifications techniques
Diamètre pièce, max. : 1 600 mm
Profondeur de profil, max. : 80 mm
Course axiale, max. : jusqu'à 1 600 mm (selon modèle)

Rectification grand module et réduction des temps de cycle
La tête de rectification haute performance est adaptée aux engrenages de grand module. Des vitesses axiales élevées et une architecture d'entraînement puissante contribuent à réduire les temps de rectification sur de grandes profondeurs de profil.

Production flexible d'engrenages externes et internes
Une large gamme de têtes de rectification externes et internes permet de configurer la machine en fonction des types de pièces (engrenages externes, internes, couronnes, cannelures, pignons, etc.), assurant une grande flexibilité de production.

Contrôle intégré
Un dispositif d'inspection intégré permet le contrôle en ligne des engrenages externes et internes. Les données de mesure peuvent être évaluées selon les normes industrielles courantes pour le pilotage de la qualité en production.

Auto Servo Tuning (AST) et table à entraînement direct
La table à entraînement direct équipée d'Auto Servo Tuning facilite des changements rapides et assure un comportement dynamique stable pour des pièces de géométries, masses et inerties variées.

Caractéristiques innovantes pour la rectification
Gleason propose des fonctions brevetées de rectification de profil et des technologies complémentaires visant la reproductibilité de la qualité pièce et une productivité élevée sur les composants moyens et grands.

Caractéristiques / spécifications techniques

• Diamètre pièce maxi : 1 600 mm
• Profondeur de profil maxi : 80 mm
• Course axiale maxi : jusqu'à 1 600 mm (selon modèle)
• Tête de rectification haute performance pour grands modules
• Vitesses axiales élevées pour réduire les temps de rectification
• Configurabilité avec de nombreuses têtes pour rectification externe et interne
• Dispositif d'inspection intégré, évaluation conforme aux normes industrielles
• Table à entraînement direct avec Auto Servo Tuning (AST) pour changements rapides
• Adaptée à la production d'engrenages externes et internes (couronnes, cannelures, pignons)
