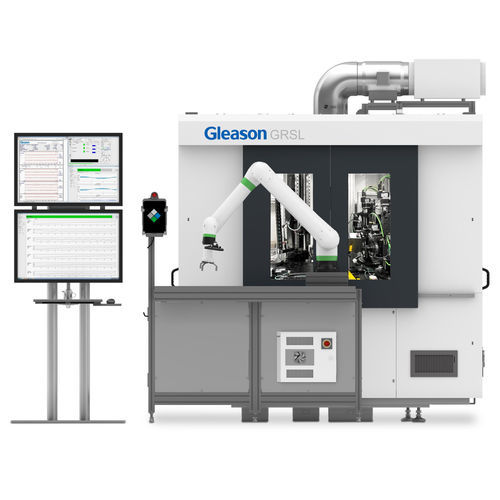

Rectifieuse pour engrenage HFC Hard Finishing Cell

automatiquestationnaire

Aperçu
La HFC Hard Finishing Cell intègre l'inspection d'engrenages en cours de processus et le retour de corrections en Closed Loop, associant opérations de finition dure et métrologie en temps réel pour optimiser la qualité de production et réduire les retouches.

Fonctionnalités principales

• Inspection automatisée en cours de processus avec retour d'information en Closed Loop vers la machine de finition dure.
• Possibilité de réaliser jusqu'à 100% d'inspection qualité pendant la production.
• Prise en charge de plusieurs méthodes de finition dure et options de procédé pour une production flexible.

Inspection d'engrenages en processus (GRSL)
Le système intégré GRSL Gear Rolling System utilise la mesure laser pour contrôler les engrenages en cours de production à grande vitesse, fournissant des résultats en temps réel pour profile, lead et pitch. Une option d'analyse du bruit permet d'évaluer les caractéristiques acoustiques si nécessaire.

Roulage double-flanc classique
L'inspection laser est complétée par le roulage double-flanc classique offrant des mesures complémentaires telles que le runout, l'average DOP, l'average tooth thickness et la détection de nick.

Closed Loop — Optimisation de la qualité
La fonctionnalité Closed Loop transmet les données métrologiques mesurées directement à la machine de production et permet des corrections automatiques des paramètres pour améliorer la qualité des engrenages lors des opérations de finition suivantes.

Automatisation et auxiliaires intégrés
La solution HFC en source unique permet un traitement entièrement automatisé et propose des options auxiliaires : chargement par bacs ou chariots, lavage, marquage et tiroirs intégrés pour pièces NOK (non conformes).

Plateformes et configurations
La plateforme GRSL est disponible en configuration jauge manuelle autonome, jauge semi-automatique ou jauge entièrement automatisée pour des débits élevés.

Accessoires & solutions associées

• GRSL — Laser Inspection with Double Flank Rolling (option jauge intégrée)
• Série Genesis GX — solutions de rectification à roue filetée pour finitions dures à haute productivité
• 260HMS — solution de honing mono-broche pour roues et arbres
• ARC Series — options d'automatisation cart-loaded pour augmenter la capacité

Caractéristiques / spécifications techniques

• Concept produit : HFC Hard Finishing Cell avec inspection en processus et corrections Closed Loop.
• Technologie d'inspection : GRSL Gear Rolling System avec mesure laser haute vitesse pour profile, lead et pitch.
• Option : analyse du bruit.
• Métrologie complémentaire : roulage double-flanc pour runout, average DOP, average tooth thickness, détection de nick.
• Méthodes de finition supportées : threaded wheel grinding, gear honing ; options : polish grinding et Combi Honing.
• Automatisation : fabrication Closed Loop entièrement automatisée avec capacité de correction automatique des paramètres.
• Auxiliaires : chargement bacs/chariots, lavage, marquage, tiroirs pour pièces NOK et autres intégrations d'automatisation.
• Configurations de plateforme : jauge GRSL manuelle, semi-automatique, entièrement automatisée.
• Usage prévu : inspection qualité en-ligne (in-process) jusqu'à 100% et correction en boucle fermée pour la production de pièces finies d'engrenages.
