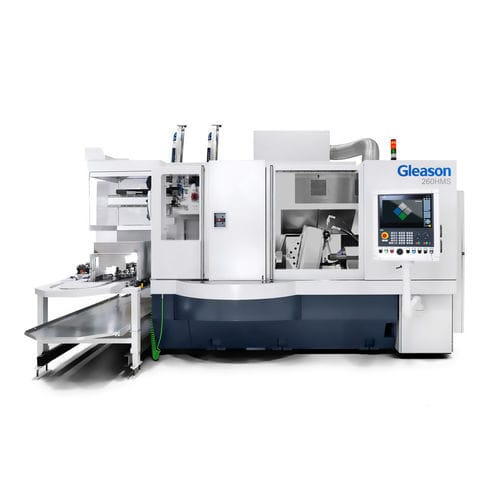

Machine de honage verticale 260HMS

monobrocheCNC

Présentation
La 260HMS est une machine de rodage mono-broche dotée d'un axe B intégré, d'une contre‑pointe intégrée et d'une large zone de travail. Elle couvre un large spectre d'opérations de rodage : arbres, pièces de grand diamètre/poids et petites pièces complexes.

Avantages clés

• Conception mono-broche pour des opérations de rodage polyvalentes
• Axe B intégré pour modifications de flanc en cours d'usinage et compensation du décalage de centre
• Contre‑pointe intégrée pour le soutien de pièces longues ou lourdes
• Large zone de travail adaptée aux arbres, pièces volumineuses et petites pièces complexes
• Fonction Combi Honing : finition de deux dentures sur une même pièce en un seul montage
• Support du rodage combiné à deux meules : meule d'ébauche et meule de finition pour une qualité de surface élevée
• Concepts d'automatisation rapides et compacts permettant un chargement rapide dans un faible espace

Applications

• Rodage de dents pour arbres, pignons, roues internes/externes et cannelures
• Finition de pignons étagés pour eDrive avec tolérances de synchronisation strictes (Combi Honing)
• Composants dentés petits et complexes ainsi que pièces plus grandes et lourdes

Tableau des performances
Diamètre, max. : 270 mm
Module, max. : 6 mm
Longueur, max. : 450 mm

Combi Honing / Qualité de surface
Le Combi Honing permet la finition de deux dentures sur une seule pièce en un seul montage. L'axe B intégré compense le décalage de centre entre les meules et permet l'alignement de phase. L'utilisation de deux meules différentes (ébauche + finition) dans un même montage procure d'excellents états de surface.

Automatisation
Les concepts d'automatisation sont conçus pour un chargement rapide dans un espace de travail compact. Les solutions prennent en charge des cellules entièrement automatisées ainsi que des modes de chargement manuel ou semi‑automatique selon les besoins clients.

Caractéristiques techniques

• Modèle : 260HMS
• Conception : machine de rodage mono-broche avec axe B et contre‑pointe intégrés
• Axe B : intégré pour modification de flanc et compensation du décalage de centre
• Contre‑pointe : intégrée
• Diamètre max. de pièce : 270 mm
• Module max. : 6 mm
• Longueur max. de pièce : 450 mm
• Combi Honing : finition de deux dentures en un montage (option deux meules)
• Automatisation : concepts compacts pour chargement rapide
