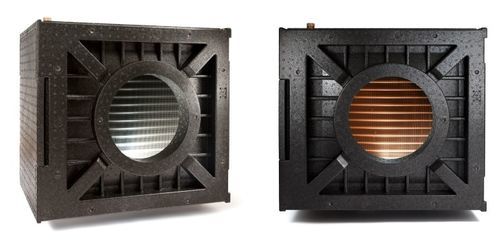

Unité de traitement d'air gainable G-2001

pour l'industrie agroalimentaire

Présentation
Unité de préconditionnement géothermique conçue pour chauffer l'air d'admission en hiver et le refroidir en été. Assure la protection antigel des échangeurs des VMC double flux et intègre un filtre G4.

Versions et installation
L'unité nécessite une pompe de circulation externe, un groupe de sécurité et le raccordement au système de commande du bâtiment fournis par le client. Disponible en versions R (droite) et L (gauche) — positionner le filtre en conséquence.

Capacités étendues — réchauffage à l'eau basse température
Peut être raccordée au système de chauffage basse température du bâtiment (par ex. pompe à chaleur, chauffage par le sol) pour réchauffer l'air de soufflage via une batterie eau en gaine. Efficace avec des températures d'eau d'environ 25–40°C, réduisant le besoin de réchauffage électrique et les coûts d'exploitation.

Protection antigel géothermique
La saumure du collecteur de sol stabilise la température et empêche l'échangeur principal de l'unité de ventilation de geler en hiver sans dégivrage électrique. En climats froids, utiliser une solution antigel (glycol) ou un échangeur intermédiaire si on circule de l'eau potable non mélangée.

Intégration pompe à chaleur (sans collecteur)
Les modules GHT peuvent recevoir de l'eau non mélangée directement depuis un ballon tampon central d'une pompe à chaleur air-eau ou géothermique (exemples: ~10°C (50°F) été, ~52°C (125°F) hiver). Adapté au pilotage en étages hybrides : plancher chauffant 1er étage, unité GHT 2nd étage et refroidissement estival, commandé par thermostats standards.

Hydraulique et commande
Conçu pour une circulation mono-zone ; des réglages de débit standard au niveau de l'unité garantissent le débit hydronique précis. Utiliser un circulateur mono-zone et une logique de commande adaptée pour le pilotage hybride.

Documentation technique
Données techniques, courbes de capacité et manuel d'installation disponibles en téléchargement auprès du fabricant.

Caractéristiques / spécifications techniques

• Nom de la série : G-2001 à G-8001 (Barebone Series)
• Fonction principale : préconditionnement de l'air d'admission — chauffe en hiver, refroidit en été
• But : protection antigel pour échangeurs HRV/ERV
• Hydraulique : pompe de circulation externe et groupe de sécurité à fournir et raccorder par le client
• Versions d'airflow : R (Droite) et L (Gauche) — position du filtre à adapter
• Filtration : filtre G4 inclus
• Compatibilité chauffage basse température : efficace pour températures d'eau ≈ 25–40°C
• Points exemples ballon tampon : ≈ 10°C (50°F) été, ≈ 52°C (125°F) hiver
• Protection antigel : utiliser glycol ou échangeur intermédiaire pour circulation d'eau pure en climat froid
• Commande : compatible avec pilotage en étages hybrides et thermostats standards
• Hydraulique recommandée : circulateur mono-zone et réglages de débit standards
• Modes d'installation : préconditionnement sur boucle de sol ou intégration aux systèmes de chauffage du bâtiment (ex. pompe à chaleur + ballon tampon)
