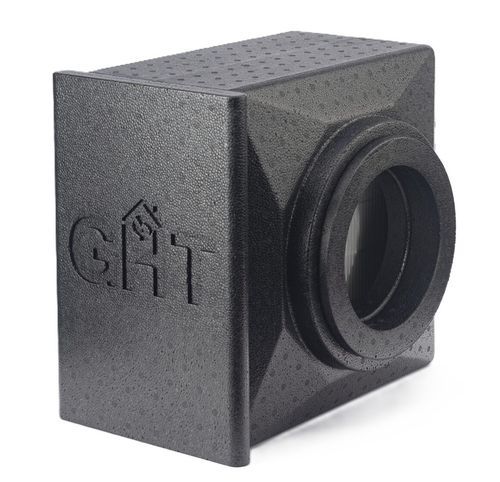

Boitier de filtre à charbon actif PureFlow 200

pour airen polypropylènetype: boîte

Présentation
Filtration d'air avancée pour systèmes de ventilation avec ou sans récupération de chaleur. Le PureFlow 200 est fabriqué en polypropylène expansé (EPP) afin d'assurer une isolation thermique et acoustique continue tout en évitant la condensation interne.

Caractéristiques clés

• Compatible avec raccords de conduit DN200 et DN160 (8"/6")
• Accueille jusqu'à trois filtres simultanément pour une configuration en plusieurs étages
• Élimine les ponts thermiques — empêche la condensation interne
• Conforme à la norme ISO 16890

Conçu pour des climats exigeants
Conçu pour éviter les ponts thermiques et la condensation interne rencontrés sur les boîtiers métalliques, le PureFlow 200 maintient les filtres au sec dans une large plage de températures et d'humidités.

Prévention de la moisissure sur les filtres
Les boîtiers métalliques peuvent condenser lorsque les températures intérieure et extérieure diffèrent. Le boîtier en EPP haute densité offre une isolation continue, empêche la « transpiration » de surface et garde les filtres secs pour réduire le risque de moisissure.

Adapté aux zones côtières et tropicales
Convient aux environnements côtiers et tropicaux ; l'enveloppe en EPP empêche la condensation de surface jusqu'à 90 % d'humidité relative.

Filtration flexible en 3 étapes
Configuration typique : ISO Coarse 75 % (préfiltre), ePM1 60 % (particules fines) et charbon actif 250 g (contrôle des odeurs/COV). Adapté aux applications résidentielles, de santé et d'agriculture sous environnement contrôlé.

Tableau de perte de charge
Condition climatique | Temp (°C / °F) | Humidité | Densité de l'air | Variation de perte de charge | Exemple ΔP filtre (Pa / in. w.g.)
Extrême Arctique | -30 °C / -22 °F | 20 % HR | 1,45 kg/m³ | +21 % (Plus élevé) | 18 Pa / 0,07 in.
Hiver nordique | -20 °C / -4 °F | 20 % HR | 1,39 kg/m³ | +16 % | 17 Pa / 0,07 in.
Laboratoire standard (Base) | +20 °C / 68 °F | 50 % HR | 1,20 kg/m³ | Référence (0 %) | 15 Pa / 0,06 in.
Été Europe centrale | +30 °C / 86 °F | 50 % HR | 1,16 kg/m³ | -4 % (Plus faible) | 14 Pa / 0,06 in.
Tropical (Floride) | +35 °C / 95 °F | 60 % HR | 1,13 kg/m³ | -6 % | 14 Pa / 0,06 in.
Chaleur extrême (Dubaï) | +40 °C / 104 °F | 40 % HR | 1,11 kg/m³ | -8 % | 14 Pa / 0,05 in.

Documentation technique
Comprend graphiques de perte de charge, dimensions, instructions d'installation pas à pas et recommandations de maintenance pour le système PureFlow 200.

Caractéristiques / spécifications techniques

• Modèle : PureFlow 200
• Matériau : EPP (polypropylène expansé)
• Raccords conduits : DN200 et DN160 (8"/6")
• Nombre de filtres : Jusqu'à 3
• Étages de filtration : ISO Coarse 75 % ; ePM1 60 % ; Charbon actif 250 g (contrôle odeurs/COV)
• Performance thermique : Zéro pont thermique ; empêche la condensation interne et la transpiration jusqu'à 90 % HR
• Normes : Conforme à ISO 16890
• Exemple perte de charge de base : 15 Pa (0,06 in. w.g.)
