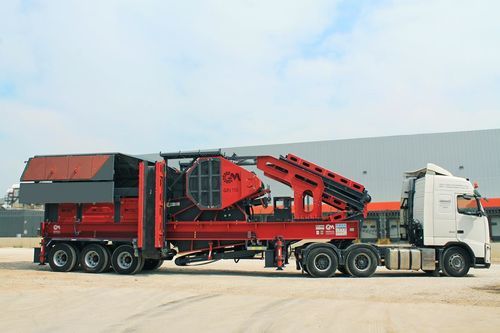

Concasseur à mâchoire MC110

mobilepour production de sableà voie humide

GNR - MC110 Concasseur à mâchoires mobile
Cette centrale de concassage mobile intègre un groupe de concasseur à mâchoires mobile 110 avec alimentateur mobile indépendant, un concasseur à percussion mobile GS1215 et un crible vibrant mobile multi-plaques. Conçu pour le concassage, le criblage et le lavage optionnel en système châssis mobile.

Points clés

• Équipements principaux : alimentateur vibrant, concasseur à mâchoires GPJ 110, concasseur à percussion secondaire GS1215, crible vibrant 2000×6000 mm 4 couches
• Alimentation maximale : 900 mm
• Réglage de la taille de sortie : 0–100 mm
• Tailles finales standard : 0–5, 5–12, 12–19, 19–40 mm (personnalisables)
• Capacité nominale : 200–300 t/h
• Groupe électrogène optionnel : 750 kW

Système d'alimentation
Alimentateur adapté au mobile pour une installation rapide et une exploitation robuste. Permet la séparation de la terre végétale via un écran de déviation et l'alimentation de matériaux minéraux ou recyclés de dureté variable.

• Panneaux latéraux : charnières ou options hydrauliques
• Revêtements résistants à l'usure, remplaçables
• Ressorts renforcés pour usage mobile
• Entraînement : moteur(s) vibro simple ou double
• Vitesse d'alimentation réglable via commande vibro
• Graissage automatique en option
• Grille de contournement mono ou bi-étagée pour le criblage

Système de concassage
Concasseur mobile primaire conçu pour une exploitation portable sans perte de capacité. Adapté aux matériaux durs et abrasifs avec forte teneur en silice.

• Modèles primaire ou secondaire sélectionnables selon le matériau
• Réglage de la mâchoire pour contrôler la taille de sortie
• Système de sécurité contre les surcharges
• Plaques d'usure et parois latérales remplaçables
• Économie de pièces détachées via tête et partie inférieure de mâchoire renversables
• Graissage automatique en option

Système de criblage vibrant
Crible vibrant mobile haute efficacité conçu pour des conditions sévères et adaptable à tous types de pierres et minéraux.

• Fonctionnement synchronisé avec le concasseur pour un rendement optimisé
• Composants de châssis sans boulons (pas de soudure)
• Fils de tamis en acier importés, faciles à remplacer
• Options d'entraînement : moteurs vibro ou arbre à cames
• Inclinaison du tamis hydrauliquement réglable en option
• Compatible avec les installations General Makina

Système secondaire mobile à percussion
Concasseur à percussion secondaire portable offrant un fort ratio cubique, performant sur matériaux peu abrasifs à moyens et adapté au recyclage avec unité magnétique en option.

• Performances élevées sur matériaux moyens et durs
• Adapté au recyclage avec unité magnétique optionnelle
• Fort ratio de produit cubique
• Faible consommation énergétique ; démarreur progressif en option
• Revêtements et palettes rotor remplaçables
• Unité de maintenance hydraulique pour accès interne facilité
• Graissage automatique et capteurs de température optionnels

Système de lavage
Laveuse à vis mobile adaptée aux systèmes portables pour le lavage et le criblage du sable en parallèle avec le crible.

• Performances équivalentes aux laveuses à vis fixes
• Têtes en caoutchouc remplaçables sur arbres hélicoïdaux
• Chaque arbre avec moteur et réducteur dédiés
• Contrôle de fréquence optionnel pour production précise
• Élimine les impuretés et lave jusqu'à 1 mm
• Adaptable aux cribles de lavage General Makina ; maintenance aisée

Système de convoyeurs
Convoyeurs mobiles conçus pour un montage rapide et des options technologiques multiples.

• Mise en position d'expédition en ~15 minutes
• Entraînement par motoréducteur ; contrôle de fréquence en option
• Capot supérieur et unité d'aspiration des poussières en option
• Zones de déchargement et rouleaux protégés par caoutchouc
• Graissage automatique et comptage de cycles optionnels
• Système de protection magnétique optionnel

Système châssis mobile
Châssis unique transportant l'ensemble des équipements, conforme aux dimensions routières et conçu pour une utilisation multi-site.

• Usine complète sur une seule plateforme pour emplois multiprojets
• Conforme aux dimensions et signalisation routières standard
• Essieu double standard ; longueur/essieux ajustables selon le poids
• Structure du châssis : acier et fer qualité A1, joints renforcés
• Système de freinage pneumatique
• Supports hydrauliques permettant l'installation en ~15 minutes

Panneau de commande
Panneau de commande mobile centralisant l'exploitation de l'usine avec options d'alimentation, contrôle et sécurité.

• Fonctionne sur alimentation électrique standard ou groupe électrogène
• Compatible 50 Hz et 60 Hz
• Arrêt d'urgence et alarmes sonore/visuelle en option
• Démarreur progressif intelligent optionnel pour économies d'énergie
• Contrôle de fréquence supplémentaire optionnel pour alimentateur, convoyeurs et crible
• Écran tactile pour facilité d'utilisation
• Contrôle à distance ou suivi Internet en option
• Coque étanche et antipoussière avec capots verrouillables

Informations techniques (dimensions de transport / poids / capacité)
Concasseur à mâchoires — Dimensions transport (L x l x H mm) : 3000 x 13500 x 4500 — Poids (kg) : 55 000 — Capacité (t/h) : 200-300
Concasseur à percussion et crible vibrant — Dimensions transport (L x l x H mm) : 4250 x 18300 x 4500 — Poids (kg) : 55 000 — Capacité (t/h) : 200-300

Caractéristiques techniques

• Modèle : MC110
• Brand: GENERAL MAKİNA
• Équipements principaux : alimentateur vibrant, concasseur à mâchoires GPJ 110, concasseur à percussion secondaire GS1215, crible vibrant 2000×6000 mm 4 couches
• Alimentation maximale : 900 mm
• Réglage de la taille de sortie : 0–100 mm
• Tailles de produit final (standard) : 0–5 mm ; 5–12 mm ; 12–19 mm ; 19–40 mm (personnalisable)
• Capacité nominale : 200–300 t/h
• Groupe électrogène optionnel : 750 kW
• Dimensions de transport (concasseur à mâchoires) : 3000 x 13500 x 4500 mm
• Dimensions de transport (concasseur à percussion + crible) : 4250 x 18300 x 4500 mm
• Poids approximatif : 55 000 kg (par module principal indiqué)
• Options alimentateur : panneaux latéraux charnières ou hydrauliques ; moteurs vibro simple/double ; graissage automatique optionnel
• Fonctions de concassage : mâchoire réglable, protection contre surcharge, pièces d'usure remplaçables, graissage automatique optionnel
• Fonctions du crible : châssis sans boulons, fils de tamis acier, entraînements vibro ou arbre à cames, inclinaison hydraulique optionnelle
• Fonctions du concasseur secondaire : revêtements et palettes remplaçables, accès de maintenance hydraulique, unité magnétique et capteurs de température optionnels
• Lavage : laveuse à vis avec têtes en caoutchouc remplaçables, entraînements individuels, option contrôle de fréquence
• Convoyeurs : assemblage rapide, motoréducteurs, contrôle poussières et options de protection
• Châssis : dimensions compatibles route, acier qualité A1 renforcé, freins pneumatiques, supports hydrauliques pour installation rapide
• Panneau de contrôle : écran tactile, suivi à distance/Internet optionnel, compatibilité 50/60 Hz, démarreur progressif et options de contrôle de fréquence
