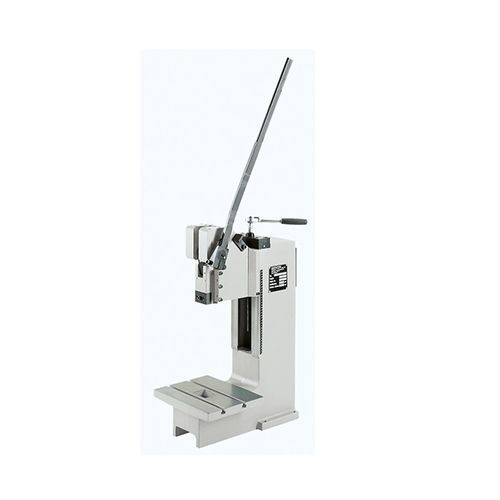

Presse manuelle 50 HKP

pour assemblagede rivetageà genouillère

Présentation
Presse à genouillère manuelle destinée aux applications d'assemblage et d'usinage en atelier et industrie. La guidage prismatique réglable sans jeu garantit une course précise ; le morceau serré peut être retiré vers l'avant sans endommager la goupille de serrage. Convient pour le sertissage, l'assemblage et autres opérations de presse manuelle.

Tableau des dimensions
A2 : 565
B : 220
C : 715
D : 340
E : 200
F : 150
G : 120
U : 44
V : Ø 25 H7
X : 110-370
X1 : 0-15
Y : 1250-1510

Accessoires et versions de base

• Socle : Presse standard sans accessoires
• Socle : Presse standard avec ouverture augmentée
• Socle : Presse standard avec hauteur d'installation augmentée
• Accessoires : Goupille de serrage sans collerette
• Accessoires : Goupille de serrage avec collerette
• Accessoires : Réglage de profondeur de précision PTE (adaptateur)
• Accessoires : Plaque de centrage avec perçage central
• Accessoires : Compteur de course mécanique
• Options table coulissante : Table coulissante haute capacité, mécanique
• Options table coulissante : Table coulissante haute capacité, mécanique avec boulon de verrouillage
• Supports d'appui : env. H 160 x L 130 x H 58 mm (uniquement pour colonnes avec débord augmenté)
• Supports d'appui : env. H 160 x L 130 x H 118 mm (uniquement pour colonnes avec débord augmenté)

Caractéristiques / Spécifications techniques

• Type de presse : Presse à genouillère manuelle
• Mode de commande : Manuel
• Déport : 200 mm
• Hauteur d'installation réglable : 110 mm - 370 mm
• Course : 15 mm
• Force max. au PMB : 55 kN
• Effort de levier admissible max. : 330 N
• Alésage d'appui : Ø25 H7
• Pièce serrée : Pièce serrée amovible
• Guidage anti-rotation : Guidage prismatique
• Guidage réglable sans jeu : Par cales de réglage
• Position du levier manuel : Droite, réglable à 360°
• Réglage en hauteur du module de guidage : Cliquet
• Fixation du module de guidage par vis : 170 NM
• Couleur standard : RAL 7035
• Poids : 184 kg
