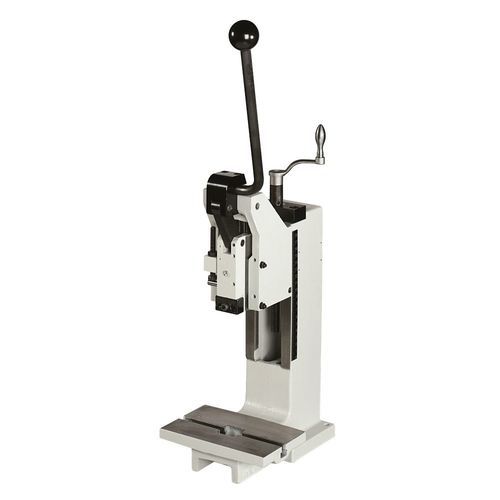

Presse manuelle 8/12 HKPV

à poinçonnerpour assemblagecompacte

Présentation
Presse à levier manuelle destinée aux opérations d'emboutissage et d'assemblage précises en milieu industriel et en atelier. Conception compacte avec hauteur d'installation réglable et pièce de serrage amovible pour une adaptation aisée des outillages.

Tableau des dimensions
A2 : 328
B : 140
C : 415
D : 200
E : 120
F : 92
G : 75
U : 21
V : Ø 10 H7
X : 75-240
X1 : 0-45
Y : 655-820

Caractéristiques uniques
Unique chez GECHTER : guidage prismatique réglable sans jeu. La pièce serrée peut être retirée vers l'avant sans endommager l'axe de serrage.
1 x DIN 650 M8x10

Accessoires (sélection présentée sur la fiche produit)

• Socle : Presse standard avec hauteur d'installation augmentée
• Socle : Presse standard sans accessoires
• Socle : Presse standard avec gorge d'entrée agrandie
• Accessoires : Fine réglage PFE
• Accessoires : Blocage du retour mécanique
• Accessoires : Réglage de profondeur de précision PTE (adaptateur)
• Accessoires : Plaque de centrage avec perçage central
• Accessoires : Compteur de courses mécanique
• Accessoires : Poignée ergonomique
• Accessoires : Goupille de serrage sans collerette
• Accessoires : Goupille de serrage avec collerette
• Table coulissante : Table coulissante mécanique haute capacité
• Table coulissante : Table coulissante mécanique haute capacité avec verrou
• Chevalet de serrage : Chevalet env. H 160 x L 130 x P 58 mm (uniquement pour les colonnes avec surplomb agrandi)
• Chevalet de serrage : Chevalet env. H 160 x L 130 x P 118 mm (uniquement pour les colonnes avec surplomb agrandi)

Caractéristiques / spécifications techniques

• Type de presse : Presse à levier manuelle
• Mode de fonctionnement : Manuel
• Surplomb : 120 mm
• Hauteur d'installation réglable : 75 mm - 240 mm
• Course réglable : 23 - 45 mm
• Force maximale au point mort bas : 20 kN ou 16 kN
• Force maximale autorisée sur le levier : 350 N
• Alésage de localisation : Ø10 H7
• Pièce serrée : Pièce de serrage amovible
• Guidage anti-rotation : Guidage prismatique
• Guidage réglable sans jeu : Par cales de réglage
• Position du levier : Réglable à 360° droite et gauche
• Réglage en hauteur de l'unité de guidage : Manivelle
• Couple de serrage par vis de l'unité de guidage : 120 Nm
• Couleur standard : RAL 7035
• Poids : 32 kg
