Presse manuelle CR10/H50
d'assemblagepour assemblagesertissage

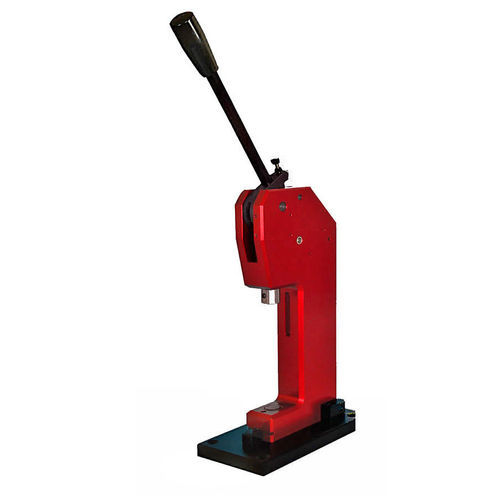

Presse manuelle - CR10/H50 - GECHTER - d'assemblage / pour assemblage / sertissage
Presse manuelle - CR10/H50 - GECHTER - d'assemblage / pour assemblage / sertissage
Presse manuelle - CR10/H50 - GECHTER - d'assemblage / pour assemblage / sertissage - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Actionnement
manuelle
Fonction
d'assemblage, pour assemblage, sertissage, de test
Applications
pour applications industrielles, pour connecteur électrique
Structure
à genouillère
Commande
à contrôle manuel
Force

12 tf

Ouverture

22 mm
(1 in)

Course

17 mm
(0,669 in)

Poids

3 kg
(7 lb)

Hauteur hors tout

Min: 13 cm
(5 in)

Max: 13 cm
(5 in)

Description

Présentation du produit
  • Assemblez des composants avec précision et rapidité constantes en utilisant peu d'effort musculaire.
  • Mouvements de travail ergonomiques avec une force de pressage accrue.
  • Positionnement simple et précis des pièces dans les outils.
  • Prise d'outil interchangeable compatible avec de nombreux fabricants.
  • Verrouillage du retour intégré et compteur de courses en option.


Applications
  • Crimpage et pressage de connecteurs et cosses électriques
  • Opérations d'assemblage et de fixation en cellules de production
  • Essais d'outillage et de montage en R&D et laboratoires
  • Petites séries et tâches de production manuelle


Tableau des dimensions
1 : 22 mm
2 : 17 mm
3 : 126 mm
Poids : 3,2 kg


Caractéristiques techniques
  • Modèle : CR10/H50
  • Type de presse : Presse manuelle à genouillère
  • Actionnement : Manuel
  • Déport : 22 mm
  • Hauteur d'installation : 126 mm
  • Course : 17 mm
  • Force de pressage max. en PMH : 12 kN
  • Effort de levier admis, maximum : 200 N
  • Alésage de localisation : Ø10 H7
  • Moyen de serrage de l'outil : Vis de serrage
  • Type de guidage : Circulaire
  • Guidage sans torsion : Sans torsion avec jeu ±0,1 mm
  • Position du levier manuel : Centrale
  • Couleur standard : Rouge anodisé
  • Poids : 3,2 kg


Options et accessoires
  • Fabrication d'outillages spécifiques pour vos outils de sertissage
  • Portes-outils interchangeables pour changement rapide
  • Compteur de courses en option pour le suivi des opérations
  • Compatibilité avec de nombreux fabricants pour une intégration simplifiée
