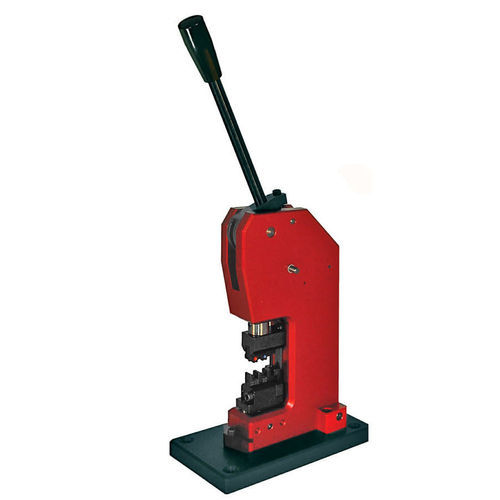

Presse manuelle CR 10

à commande manuelled'assemblagesertissage

Aperçu du produit
Presse à genouillère manuelle destinée au sertissage et à l'assemblage de composants avec précision constante et un effort opérateur réduit.

• Fonctionnement ergonomique permettant une force de presse supérieure avec un effort musculaire minimal
• Positionnement facile et précis des pièces à usiner dans les outils
• Fabrication d'une prise/outillage sur mesure pour vos outils de sertissage disponible
• Compatible avec de nombreux outils de différents fabricants
• Prise d'outil interchangeable pour des changements rapides
• Réglage rapide et précis de la position fermée des outils
• Butée de retour intégrée
• Compteur de courses en option

Table des dimensions
1 — 22 mm
2 — 17 mm
3 — 76 mm
Poids — 3 kg

Accessoires

• WEZAG
• WEZAG (deuxième variante)
• Compteur de courses mécanique
• Prise d'outil (partie supérieure/inférieure) pour Pressmaster, AMP, etc.

Caractéristiques techniques

• Type de presse : Presse manuelle à genouillère
• Mode d'action : Manuelle
• Déport : 22 mm
• Hauteur d'installation : 76 mm
• Cours : 17 mm
• Force maximale au point bas : 12 kN
• Force maximale autorisée sur le levier : 200 N
• Alésage de localisation : Ø10 H7
• Moyen de serrage : Vis de serrage
• Type de guidage : Circulaire
• Guidage anti-torsion : Anti-torsion avec jeu ± 0,1 mm
• Position du levier : Centrale
• Couleur standard : Rouge anodisé
• Poids : 3 kg
