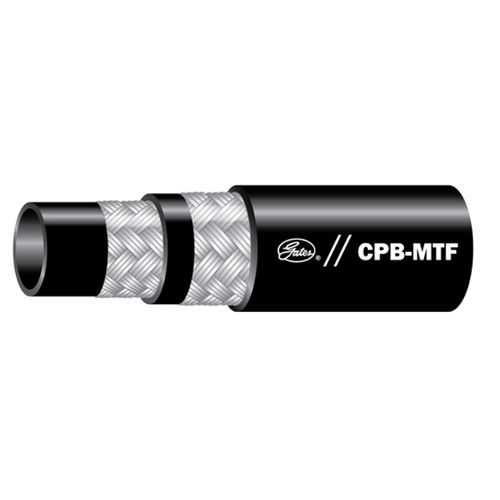

Tuyau flexible hydraulique CPB Mine - MegaTuff™

pour hydrocarburespour l'eauen acier

Aperçu
Recommandé pour les lignes hydrauliques haute pression des équipements de taille longue et des systèmes de soutènement. Compatible avec des fluides à base pétrolière ou des émulsions aqueuses. Construction tressée à deux fils offrant des pressions nominales statiques et dynamiques, indiquées sur le tuyau.

Points clés

• Application : lignes hydrauliques haute pression pour équipements de taille longue et systèmes de soutènement.
• Fluides approuvés : fluides à base pétrolière ou émulsions aqueuses.
• Raccords : compatible avec MegaCrimp™ (-4, -6, -8, -12, -16, -20) et GSP (-24, -32).
• Résistance à l'abrasion : MegaTuff™ offre jusqu'à 300× la durée de vie d'un tuyau standard aux essais d'abrasion tuyau-à-tuyau et tuyau-à-métal selon ISO 6945.
• Qualification : essais 100 000 cycles d'impulsion à 133 % de la pression de service dynamique.
• Normes : EN 853 2SN (la pression de service statique est d'environ 1:2,5 par rapport à la pression d'éclatement) ; référence BCS174 pour circuits de soutènement quasi stationnaires ; comparaisons aux spécifications SAE et ISO.

Caractéristiques et avantages

• La construction tressée à deux fils fournit des classes de pression distinctes (statique et dynamique) adaptées aux circuits hydrauliques de soutènement ayant peu de charges dynamiques (BCS174).
• Conçu pour une longue durée de vie dans des conditions abrasives courantes en mines et pour une meilleure résistance à l'ozone et aux intempéries.

Variantes de pièces disponibles

• Réf. pièce | N° produit | Description | Diamètre intérieur (in) | Diamètre intérieur (mm) | Diamètre extérieur (in) | Diamètre extérieur (mm)
• 70642/4CPB-MTF XREEL | 46571451 | 70642 4CPB-MTFXREEL | 0.25 | 6.4 | 0.59 | 15
• 70643/6CPB-MTF XREEL | 46571452 | 70643 6CPB-MTFXREEL | 0.375 | 9.5 | 0.74 | 18.8
• 70644/8CPB-MTF XREEL | 46571453 | 70644 8CPB-MTFXREEL | 0.5 | 12.7 | 0.87 | 22.1
• 70645/12CPB-MTF XREEL | 46571454 | 70645 12CPB-MTFXREEL | 0.75 | 19.1 | 1.17 | 29.7
• 70646/16CPB-MTF XREEL | 46571455 | 70646 16CPB-MTFXREEL | 1.0 | 25.4 | 1.48 | 37.6
• 70647/20CPB-MTF XCTN | 46571456 | 70647 20CPB-MTFXCTN | 1.25 | 31.8 | 1.87 | 47.5
• 10CPB-MTF XREEL | 46574500 | 10CPB-MTFXREEL | 0.625 | 15.9 | 0.99 | 25.1
• 24CPB-MTF XCTN | 46574426 | 24CPB-MTFXCTN | 1.5 | 38.1 | 2.11 | 53.6
• 32CPB-MTF XCTN | 46574427 | 32CPB-MTFXCTN | 2.0 | 50.8 | 2.62 | 66.5

Caractéristiques techniques

• Application recommandée : lignes hydrauliques haute pression pour équipements de taille longue et systèmes de soutènement.
• Construction : tuyau tressé à deux fils offrant des classes de pression statique et dynamique.
• Fluides approuvés : fluides à base pétrolière ou émulsions aqueuses.
• Compatibilité raccords : MegaCrimp™ (-4, -6, -8, -12, -16, -20) et GSP (-24, -32).
• Résistance à l'abrasion : jusqu'à 300× la durée de vie vs. tuyau standard selon ISO 6945.
• Essais de qualification : 100 000 cycles d'impulsion à 133 % de la pression de service dynamique.
• Normes et classifications : EN 853 2SN ; référence BCS174 pour circuits quasi stationnaires ; comparaisons aux spécifications SAE et ISO.
• Tailles/variantes disponibles : voir Variantes de pièces disponibles pour les références et données dimensionnelles.
