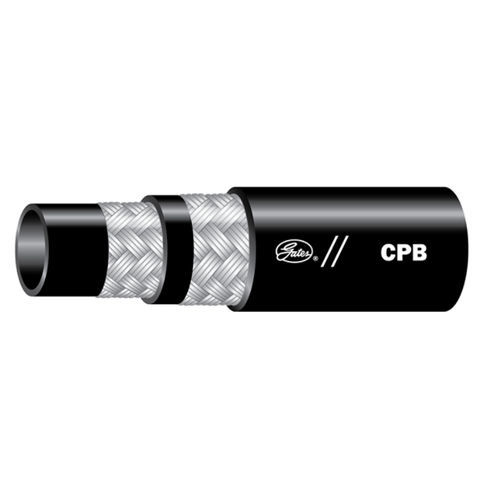

Tuyau flexible hydraulique CPB Mine

pour hydrocarburespour l'eauen acier

Présentation du produit
Recommandé pour les circuits hydrauliques haute pression des équipements de longwall et des systèmes d'étayage de toiture. Convient aux fluides à base de pétrole ou aux émulsions aqueuses. Construction à tresse double avec pressions de service statique et dynamique indiquées sur le tuyau.

Caractéristiques clés

• Destiné aux lignes hydrauliques haute pression des équipements longwall et des systèmes d'étayage de toiture, pour fluides à base de pétrole ou émulsions aqueuses.
• Raccords : MegaCrimp™ (-4, -6, -8, -12, -16, -20) et GSP (-24, -32).
• La pression de service dynamique selon BCS174 prend en compte les fréquentes surtensions de pression en service.
• La gaine MegaTuff™ offre une résistance accrue à l'abrasion et une meilleure résistance à l'ozone/aux intempéries (essai d'abrasion ISO 6945).
• Essais de qualification : 100 000 cycles d'impulsion à 133 % de la pression de service dynamique.
• La pression de service statique s'applique aux circuits avec peu de variations de pression et permet des indices admissibles plus élevés.
• BCS174 indique que les circuits hydrauliques internes des systèmes d'étayage fonctionnent en condition quasi stationnaire avec peu de charges dynamiques ; les tuyaux peuvent supporter des indices statiques supérieurs.
• Selon EN 853 2SN : la pression de service statique admissible se situe approximativement à un rapport de 1:2,5 par rapport à la pression d'éclatement.
• Pressions d'éclatement référencées à la spécification EN (à noter : Gates applique des pressions d'éclatement minimales plus élevées).
• Spécifié comme dépassant certains aspects des exigences SAE et ISO.

Variantes / Toutes les pièces (tableau)
Réf. | Nº produit | Description | Diamètre intérieur (in) | Diamètre intérieur (mm) | Diamètre extérieur (in) | Diamètre extérieur (mm)
70764/4CPB XREEL | 46572548 | 70764 4CPBXREEL | 0.25 | 6.4 | 0.59 | 15
70765/6CPB XREEL | 46572549 | 70765 6CPBXREEL | 0.375 | 9.5 | 0.74 | 18.8
70766/8CPB XREEL | 46572550 | 70766 8CPBXREEL | 0.5 | 12.7 | 0.87 | 22.1
70767/12CPB XREEL | 46572551 | 70767 12CPBXREEL | 0.75 | 19.1 | 1.15 | 29.2
70768/16CPBP XREEL | 46572552 | 70768 16CPBXREEL | 1.0 | 25.4 | 1.48 | 37.6
20CPB XCTN | 46572553 | 20CPBXCTN | 1.25 | 31.8 | 1.87 | 47.5
24CPB X50FT | 46574525 | 24CPBX50FT | 1.5 | 38.1 | 2.11 | 53.6
32CPB X50FT | 46574526 | 32CPB X 50FT | 2.0 | 50.8 | 2.62 | 66.5

Spécifications techniques

• Construction : Tuyau hydraulique à tresse double (configuration EN 853 2SN).
• Applications : Équipements de longwall, systèmes d'étayage de toiture, lignes hydrauliques haute pression.
• Fluides : Fluides à base de pétrole ou émulsions aqueuses.
• Compatibilité raccords : MegaCrimp™ (-4, -6, -8, -12, -16, -20) et GSP (-24, -32).
• Normes et essais : EN 853 2SN pour la pression de service statique ; ISO 6945 pour l'abrasion ; qualification incluant 100 000 cycles d'impulsion à 133 % de la pression de service dynamique.
• Remarques performance : La gaine MegaTuff™ augmente la résistance à l'abrasion et améliore la tenue à l'ozone/aux intempéries.
• Comportement en pression : Pression de service dynamique (BCS174) pour les surtensions fréquentes ; pression de service statique pour les circuits quasi stationnaires.
• Comparatif : Pressions d'éclatement référencées selon EN ; spécifié pour dépasser certains aspects des exigences SAE et ISO.
