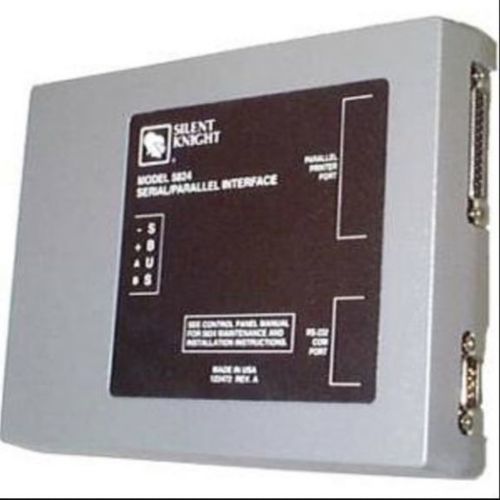

Passerelle de communication 005824

sérieRS-232à montage mural

Vue d'ensemble
Les modules passerelle série et parallèle permettent de connecter pratiquement n'importe quelle imprimante PC-compatible à un panneau de contrôle d'alarme incendie Silent Knight® Series (FACP) et de générer des rapports sur site. Ils permettent d'imprimer un journal des événements en temps réel et de produire des rapports clairs sur l'historique des événements et l'état des détecteurs. Ces modules fournissent également l'interface passerelle pour la communication avec d'autres systèmes, tels que les systèmes de gestion technique du bâtiment. Le protocole passerelle est un flux de données produit par le FACP qui peut être utilisé pour afficher les événements système sur un moniteur PC ; il permet à un système de gestion du bâtiment de traiter les événements et d'interrompre ou de réarmorer le FACP et peut servir d'interface pour des graphiques CAD.

Fonctionnalités et avantages

• Connexion d'imprimantes PC-compatibles via sorties parallèle ou série RS-232
• Installation simple et rapide ; boîtier pour montage mural
• Interrupteurs DIP pour définir les codes d'identification
• Signalisation papier épuisé et défaut système au niveau du panneau incendie
• Impression des journaux d'événements en temps réel et génération de rapports avec horodatage
• Le protocole passerelle diffuse les événements FACP pour affichage et intégration aux systèmes de gestion du bâtiment et aux graphiques CAD
• Compatible avec les logiciels d'annonciation graphique PC

Certifications

• NFPA 72 et NFPA 101
• UL Listed
• CSFM 7165-0559:0502
• MEA: 429-92-E Vol 9
• FM Approved

Applications et remarques
Utilisez les modules passerelle série et parallèle pour fournir des sorties imprimante et router les flux d'événements du FACP vers des PC ou des systèmes de gestion du bâtiment. Plusieurs modules peuvent être installés dans une même installation pour desservir des imprimantes placées stratégiquement et des interfaces passerelle distribuées. Le protocole passerelle fournit un flux d'événements pour l'affichage et l'intégration de la commande, y compris la possibilité de mettre en sourdine ou de réarmer le FACP depuis un système interfacé.

Caractéristiques techniques

• Nom du produit : Serial and Parallel Gateway Module
• Numéro produit (site interne) : P1903246
• ID produit : 349501
• Marque(s) : Farenhyt; Gamewell-FCI; Silent Knight
• Boîtier : Boîtier plastique pour montage mural
• Sorties : Sortie parallèle et série RS-232
• Compatibilité imprimante : Imprimantes PC-compatibles standard
• Indicateurs / signalisation : Papier épuisé et défaut système signalés au panneau incendie
• Configuration : Interrupteurs DIP pour définir les codes d'identification
• Rapport : Journalisation des événements et rapports avec horodatage
• Interfaces : Protocole passerelle pour affichage des événements sur moniteur PC ; interface possible avec systèmes de gestion du bâtiment et graphiques CAD ; compatible avec les logiciels d'annonciation graphique PC
• Montage : Montage mural
