Protecteur thermique pour élément chauffant Sonde SF

en ETFEen siliconeen PP

Présentation
La Sonde SF est une sonde fusible de sécurité conçue pour protéger les équipements thermiques contre les températures excessives. Elle dispose d’un câble souple revêtu de FEP avec deux conducteurs isolés en silicone et d’un élément fusible qui se détruit irréversiblement lorsque la température critique est atteinte (94°C ou 121°C selon le modèle). Le dispositif assure une coupure immédiate du circuit de commande pour prévenir tout risque d’incendie ou de surchauffe grave.

Avantages clés

• Coupure immédiate du circuit de commande en cas de surchauffe
• Installation simple sur les thermoplongeurs en service
• Fonctionnement irréversible sans réarmement pour une sécurité passive
• Deux modèles disponibles selon la température du process

Applications principales

• Protection des thermoplongeurs dans les bains chimiques et électrolytiques
• Sécurisation des systèmes de chauffage industriels
• Utilisation en environnements présentant un risque thermique
• Applications pour liquides aqueux et visqueux

Ressources complémentaires
Manuel d'installation et fiche technique produit disponibles.

Caractéristiques / spécifications techniques

• Température de déclenchement : 94°C ou 121°C selon le modèle
• Tolérance :
  • Modèle 94°C : ±5°C
  • Modèle 121°C : ±2°C
• Courant maximum : 10 A
• Plage de tension : jusqu'à 25 V
• Fixation : colliers en polypropylène (PP) et ETFE

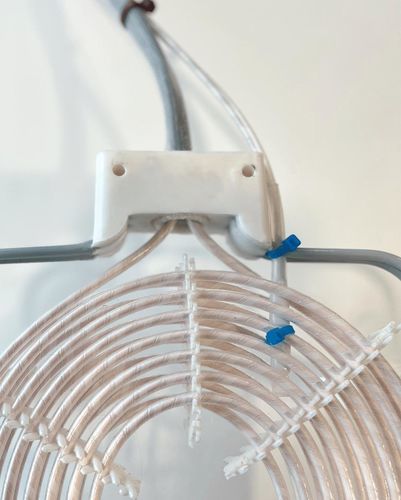

• Position de montage : sur la partie non chauffante du thermoplongeur, l’élément sensible étant inséré entre les spires chauffantes
• Câble et conducteurs : câble flexible revêtu de FEP avec deux conducteurs isolés en silicone
• Fonctionnement : l'élément fusible se détruit irréversiblement à la température critique pour interrompre immédiatement le circuit de commande
