Capteur de température RTD TF

à résistance de platinePt100à immersion

Présentation
Les sondes de température TF de Galvatek, intégrant des sondes PT100, offrent une mesure précise et fiable pour la régulation et la surveillance des températures des liquides dans les environnements industriels exigeants. Disponibles avec un tube rigide ou une gaine flexible en matériaux hautement résistants, elles s’adaptent aux besoins variés des procédés thermiques.

Caractéristiques techniques

• Capteur : PT100 4 fils pour une précision optimale.
• Configurations disponibles :

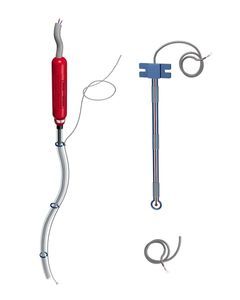

  • Fourreau rigide en acier inox, PP, PVDF ou PTFE.
  • Gaine flexible en PFA pour des environnements restreints ou corrosifs.
• Longueurs standard :
  • Fourreau rigide : 300, 500 ou 800 mm (autres longueurs disponibles).
  • Gaine flexible : longueur standard de 1,6 m (autres longueurs possibles).
• Plage de température : Jusqu’à 200°C en fonction des modèles.
• Compatibilité : Adaptées aux systèmes de raccordement en 2, 3 ou 4 fils pour compenser les résistances parasites.

Avantages clés

• Précision élevée : Capteurs PT100 4 fils réduisant les interférences pour une mesure stable.
• Résistance chimique : Matériaux comme le PTFE et le PVDF pour les environnements agressifs.
• Adaptabilité : Versions rigide ou souple pour répondre à toutes les contraintes d’installation.
• Maintenance facile : Remplacement possible des éléments sensibles dans le fourreau pour prolonger la durée de vie.

Applications principales

• Industrie chimique : régulation précise des températures dans les cuves.
• Galvanoplastie : surveillance des bains pour éviter gel, cristallisation ou surchauffes.
• Traitement des eaux : contrôle thermique dans les circuits de traitement.
• Secteurs pharmaceutiques : environnements nécessitant grande précision et résistance chimique.

Sécurité et conformité

• Normes : conformes aux spécifications DIN EN 60751 pour les capteurs PT100.
• Fiabilité : résistance aux environnements chimiques agressifs et aux hautes températures.
• Sécurité : conception robuste pour garantir des performances constantes dans des conditions extrêmes.

Options et accessoires

• Boite à bornes BC : Matériau tête rouge : PP ; Matériau tête blanche : PVDF (réf. BC / BC/L).
• Clé de montage SB pour tête BC : clé universelle.
• Manchette de fixation EM pour tête BC : implantation sous encombrement réduit, diamètre d'alésage 87-90 mm, matière EPDM.
• Manchette de fixation HM pour tête BC : fixation pour liquides à température élevée, diamètre d'alésage 70-76 mm, matière EPDM.
• Support HB pour tête BC : fixé par vis en rebord de cuve, pour thermoplongeurs avec tube plongeur maxi 800 mm, matière PP.
• Boite à bornes LC : Matériau tête rouge : PP ; Matériau tête blanche : PVDF (réf. LC / LC/L).
• Clé de montage SL pour tête LC : pour ouverture de la boite à borne LC et du presse-étoupe.
• Manchette de fixation ML pour tête LC : implantation sous encombrement réduit, diamètre d'alésage 63 mm, matière EPDM.
• Support HL pour tête LC : fixé par vis en rebord de cuve, pour thermoplongeurs avec tête LC, matière PP.

Documentation

• Fiche technique et fiche accessoires disponibles au format PDF (notice d'installation et documentation produit).

Caractéristiques / spécifications techniques

• Type de capteur : PT100 4 fils
• Matériaux fourreau rigide : acier inox, PP, PVDF, PTFE
• Matériau gaine flexible : PFA
• Longueurs standard fourreau rigide : 300 / 500 / 800 mm
• Longueur standard gaine flexible : 1,6 m
• Plage de température : jusqu'à 200°C (selon modèle)
• Compatibilité de raccordement : 2, 3 ou 4 fils
• Norme : DIN EN 60751 (capteurs PT100)
