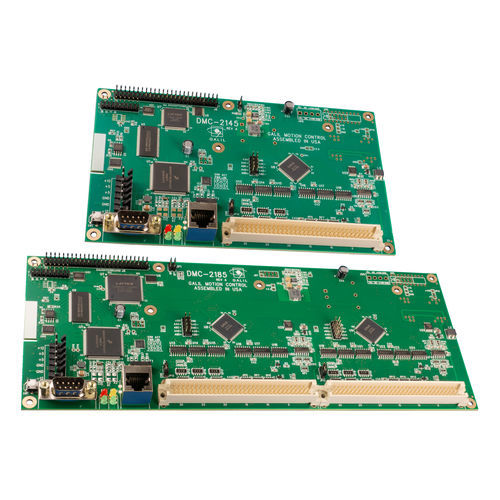

Carte de contrôle de mouvement multi-axe DMC-21x5

pas à passervomoteurEthernet

Le contrôleur de mouvement Ethernet DMC-21x5 de Galil est destiné à remplacer/améliorer les applications basées sur la génération précédente DMC-21x3. La taille et le brochage du DMC-21x5 et du DMC-21x3 sont identiques, ce qui le rend compatible avec tous les amplificateurs et cartes filles de Galil utilisés avec le DMC-21x3. La DMC-21x5 présente un certain nombre d'améliorations par rapport à son prédécesseur : - Communication Ethernet 100Base-T - Espace de programmation de 4000 x 80 caractères - Espace de stockage de 24 000 éléments - Traitement des commandes DMC jusqu'à 20 fois plus rapide que le DMC-21x3 La série DMC-21x5 est disponible en versions 1 à 8 axes et peut être configurée pour le contrôle de moteurs pas à pas ou de servomoteurs sur n'importe quelle combinaison d'axes. Elle ne mesure que 4,25" x 7,0" pour les modèles à un à quatre axes et 4,25" x 10,75" pour les modèles à cinq à huit axes. Doté d'un processeur ARM 32 bits, le contrôleur DMC-21x5 offre des fonctions avancées telles que la compensation PID avec anticipation de la vitesse et de l'accélération, la mémoire de programme avec multitâche pour l'exécution simultanée de huit programmes d'application, et des E/S non engagées pour la synchronisation du mouvement avec des événements externes. Les modes de mouvement comprennent le positionnement point à point, le suivi de position, la marche par à-coups, l'interpolation linéaire et circulaire, le contournage, l'engrenage électronique et l'ecam. Comme pour tous les contrôleurs Galil, la programmation du DMC-21x5 est simplifiée grâce à des commandes intuitives à deux lettres et à un ensemble complet d'outils logiciels tels que GDK pour le réglage et l'analyse des servos.
