Platine de positionnement linéaire FSL60IS-VM
XYZmotorisée3 axes

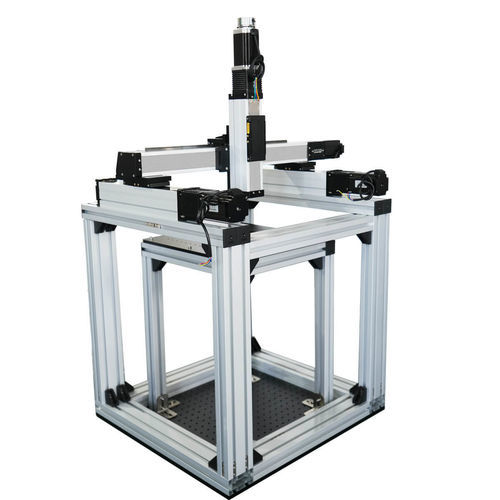

Platine de positionnement linéaire - FSL60IS-VM - FUYU Technology - XYZ / motorisée / 3 axes
Platine de positionnement linéaire - FSL60IS-VM - FUYU Technology - XYZ / motorisée / 3 axes
Platine de positionnement linéaire - FSL60IS-VM - FUYU Technology - XYZ / motorisée / 3 axes - image - 2
Platine de positionnement linéaire - FSL60IS-VM - FUYU Technology - XYZ / motorisée / 3 axes - image - 3
Platine de positionnement linéaire - FSL60IS-VM - FUYU Technology - XYZ / motorisée / 3 axes - image - 4
Platine de positionnement linéaire - FSL60IS-VM - FUYU Technology - XYZ / motorisée / 3 axes - image - 5
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de FUYU Technology

Caractéristiques

Orientation
linéaire, XYZ
Type
motorisée
Nombre d'axes
3 axes
Autres caractéristiques
à vis à billes, sur rail profilé, encapsulée
Course

Min: 50 mm
(1,969 in)

Max: 1 050 mm
(41,339 in)

Vitesse

0,2 m/s
(0,66 ft/s)

Répétabilité

0,02 mm
(0,00079 in)

Charge

70 000 g
(2 469,18 oz)

Description

Description
Composée de modules linéaires fermés, cette structure est étanche à la poussière, à l'eau et aux débris. Le châssis central sur mesure assure le maintien stable des échantillons tandis que la plateforme mobile supérieure permet des mouvements multidimensionnels, adaptée au montage de divers équipements d'inspection visuelle. Course personnalisée indiquée sur cet exemple : axe X 200 mm, axe Y 487 mm, axe Z 100 mm. Précision de positionnement répétée reportée : ±0,02 mm.

Principales caractéristiques fonctionnelles
  • Système composé de modules linéaires à vis à billes et rails de guidage linéaire.
  • Structure étanche (dustproof) adaptée à environnements contenant poussière, eau ou débris.
  • Châssis central sur mesure pour maintien stable des pièces/échantillons.
  • Plateforme mobile supérieure pour mouvements multidimensionnels (montage d'équipements d'inspection visuelle).
  • Courses personnalisables selon application (ex. X 200 mm / Y 487 mm / Z 100 mm dans l'exemple).

Applications
  • Équipement médical
  • Automatisation industrielle
  • Électronique et assemblage
  • Inspection visuelle et systèmes de vision

Caractéristiques / spécifications techniques
  • Série: FSL60IS-VM
  • Plage de course disponible: 50 mm à 1050 mm (notes produit indiquent possibilité jusqu'à 12 000 mm pour systèmes multiaxes)
  • Course personnalisée (exemple de la page): Axe X 200 mm, Axe Y 487 mm, Axe Z 100 mm
  • Précision de positionnement répétée (exemple texte): ±0,02 mm
  • Précision de la position (valeur listée): 0,01 mm
  • Vitesse maximale: 200 mm/s
  • Charge maximale (exemple listé): 70 kg
  • Capacité de charge possible selon configuration: 3 kg à 180 kg (valeur constructeur pour gammes multiaxes)
  • Technologies incluses: vis à billes, rails de guidage linéaire, actionneurs électriques pour positionnement cartésien
  • Certifications mentionnées: CE, FCC, RoHS, TUV, ISO 9001
  • Propriété intellectuelle: plusieurs brevets et droits d'auteur logiciels déclarés par le fabricant
