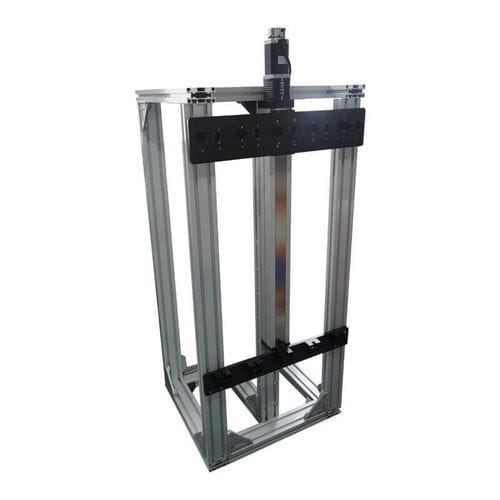

Platine de positionnement Z FSL80IS-VM

linéairemotoriséeélectrique

Description courte
Le besoin client porte principalement sur des opérations de pulvérisation verticales (mouvements haut-bas) et de transfert. Après conception et optimisation par le service R&D, la solution utilise le module rail-vis FSL80 pour constituer la structure, fournissant une vitesse de fonctionnement stable de 200 mm/s, une capacité de charge à titre d'exemple d'application de 40 kg et une répétabilité de positionnement de ±0,02 mm (exemple d'application). Cette configuration assure une base de mouvement vertical stable et précise pour les opérations de pulvérisation et de transfert. Les modules présentent trois avantages principaux : enclosure complète (étanche à la poussière), positionnement précis et grande capacité de charge.

Fonctionnalité intégrée
Le module intégré peut exécuter directement les opérations principales et supporte plusieurs modes d'utilisation :

• Prise (picking)
• Soudage
• Découpe
• Assemblage automatique
• Manutention
• Tâches intégrées de pulvérisation / transfert

Données produit (indiquées sur la fiche)

• Série : FSL80IS-VM
• Plage de course : 50 mm – 1050 mm
• Précision de position (indiquée) : 0,01 mm
• Répétabilité de positionnement (exemple d'application) : ±0,02 mm
• Vitesse de fonctionnement stable / max : 200 mm/s
• Capacité de charge (exemple d'application) : 40 kg
• Charge maximale (spécification produit) : 70 kg

Informations produit et société
FUYU Technology est un fabricant de systèmes de mouvement linéaire fondé en 2011. Produits principaux : modules linéaires à vis à billes, guides linéaires à entraînement par courroie, actionneurs électriques, tables de positionnement et contrôleurs de mouvement pour robots cartésiens. Secteurs d'application : dispositifs médicaux, lignes de production automatisées et industrie électronique. Certifications : CE, FCC, RoHS, TUV et ISO9001. La société détient également plusieurs droits de propriété intellectuelle.

Caractéristiques / spécifications techniques

• Modèle / Série : FSL80IS-VM
• Plage de course : 50 mm – 1050 mm
• Précision de position (indiquée) : 0,01 mm
• Répétabilité de positionnement (exemple d'application) : ±0,02 mm
• Vitesse de fonctionnement stable / max : 200 mm/s
• Capacité de charge (exemple d'application) : 40 kg
• Charge maximale (spécification produit) : 70 kg
• Type de module référencé : module rail-vis FSL80
• Caractéristiques principales : enclosure complète (étanche à la poussière) ; positionnement précis ; grande capacité de charge
• Modes d'application typiques : picking, soudage, découpe, assemblage automatique, manutention, tâches intégrées de pulvérisation/transfert
