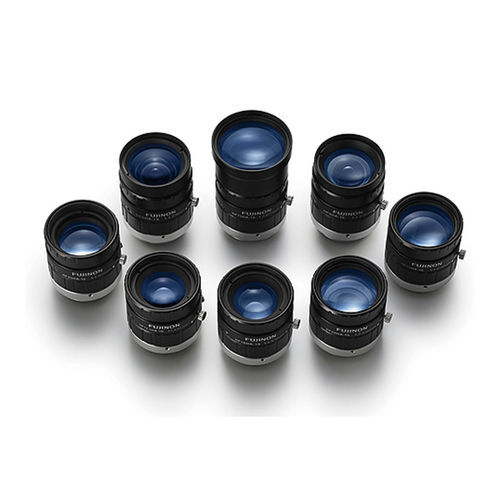

Objectif de caméra entocentrique HF-HA-1S

à focale fixeà usage industrield'inspection

Présentation
La série Fujinon HF-HA-1S est une gamme d'objectifs Machine Vision haute résolution conçue pour des capteurs de type 2/3" avec une capacité de résolution jusqu'à un pas de pixel de 6,2 μm. Le modèle DF6HA-1S prend en charge les capteurs de type 1/2". La série succède à la HF-HA-1B tout en conservant les performances optiques et les dimensions mécaniques identiques.

Caractéristiques principales

• Résolution : compatible avec un pas de pixel jusqu'à 6,2 μm (≈1,5 MP).
• Conception mécanique résistante aux vibrations et aux chocs basée sur Fujifilm Anti Shock & Vibration Technology (breveter); référence d'essai vibration : conditions JIS C 60068-2-6 indiquées.
• Haute transmission infrarouge adaptée aux systèmes de vision utilisant un éclairage IR monocanal.
• MOD très court sur certains modèles (ex. DF6HA-1S : MOD proche de 10 mm depuis l'avant du barillet).
• Design compact et unifié : diamètre extérieur typique φ29,5 mm (HF75HA-1S φ31,5 mm) et ergonomie utilisateur commune.
• Gamme de 8 focales (6, 9, 12,5, 16, 25, 35, 50, 75 mm) pour de nombreuses applications industrielles.
• Options de petits nombres d'ouverture sur certains modèles (jusqu'à F1.2) pour conditions de faible luminosité ; mise au point et iris manuels sur tous les modèles.

Table de compatibilité série (modèle → taille capteur compatible / longueur focale)
DF6HA-1S → 1/2" (std.) ●, 1/3" ● → 6 mm
HF9HA-1S → 2/3" (6,2 μm) ● → 9 mm
HF12.5HA-1S → 2/3" (6,2 μm) ● → 12,5 mm
HF16HA-1S → 2/3" (6,2 μm) ● → 16 mm
HF25HA-1S → 2/3" (6,2 μm) ● → 25 mm
HF35HA-1S → 2/3" (6,2 μm) ● → 35 mm
HF50HA-1S → 2/3" (6,2 μm) ● → 50 mm
HF75HA-1S → 2/3" (6,2 μm) ● → 75 mm

Détails — points clés par modèle

• DF6HA-1S : longueur focale 6 mm ; iris F1,2–F16 ; angle de champ 57,3°×43,8° (1/2") ; distance de travail ∞–100 mm (MOD très court) ; mise au point et iris manuels ; filetage filtre M27 x 0,5 ; monture C ; poids ≈50 g ; capteur standard 1/2" (4,5 μm) ; distorsion TV -1,84 % ; dimensions Φ29,5×36,7 mm.
• HF9HA-1S : longueur focale 9 mm ; iris F1.4–F16 ; angle 53,3°×40,5° (2/3") ; distance de travail ∞–100 mm ; filetage filtre M27 x 0,5 ; monture C ; poids ≈50 g ; capteur standard 2/3" (6,2 μm) ; distorsion TV -2,00 % ; dimensions Φ29,5×35 mm.
• HF12.5HA-1S : longueur focale 12,5 mm ; iris F1.4–F16 ; angle 39,2°×29,4° (2/3") ; distance de travail ∞–100 mm ; filetage filtre M25,5 x 0,5 ; monture C ; poids ≈40 g ; capteur standard 2/3" (6,2 μm) ; distorsion TV -1,95 % ; dimensions Φ29,5×29,5 mm.
• HF16HA-1S : longueur focale 16 mm ; iris F1.4–F16 ; angle 30,5°×22,9° (2/3") ; distance de travail ∞–100 mm ; filetage filtre M25,5 x 0,5 ; monture C ; poids ≈40 g ; capteur standard 2/3" (6,2 μm) ; distorsion TV -0,87 % ; dimensions Φ29,5×29,5 mm.
• HF25HA-1S : longueur focale 25 mm ; iris F1.4–F16 ; angle 19,4°×14,6° (2/3") ; distance de travail ∞–150 mm ; filetage filtre M25,5 x 0,5 ; monture C ; poids ≈40 g ; capteur standard 2/3" (6,2 μm) ; distorsion TV -0,19 % ; dimensions Φ29,5×29,5 mm.
• HF35HA-1S : longueur focale 35 mm ; iris F1.6–F22 ; angle 14,3°×10,8° (2/3") ; distance de travail ∞–250 mm ; filetage filtre M25,5 x 0,5 ; monture C ; poids ≈40 g ; capteur standard 2/3" (6,2 μm) ; distorsion TV 0,10 % ; dimensions Φ29,5×29,5 mm.
• HF50HA-1S : longueur focale 50 mm ; iris F2.3–F22 ; angle 10,1°×7,6° (2/3") ; distance de travail ∞–500 mm ; filetage filtre M25,5 x 0,5 ; monture C ; poids ≈45 g ; capteur standard 2/3" (6,2 μm) ; distorsion TV 0,06 % ; dimensions Φ29,5×29,5 mm.
• HF75HA-1S : longueur focale 75 mm ; iris F2.8–F22 ; angle 6,7°×5,0° (2/3") ; distance de travail ∞–1 100 mm ; mise au point et iris manuels ; filetage filtre M30.5 x 0,5 ; monture C ; poids ≈50 g ; capteur standard 2/3" (6,2 μm) ; distorsion TV 0,36 % ; dimensions Φ31,5×48 mm.

Notes
La taille de capteur « standard » indique la taille idéale pour atteindre la résolution ciblée ; la taille « max » correspond aux tailles adaptables selon le modèle. Vérifiez l'éclairement aux bords et la résolution selon votre application.

Caractéristiques / spécifications techniques

• Nom de la série : HF-HA-1S
• Marque : Fujinon (FUJIFILM)
• Résolution ciblée : pas de pixel jusqu'à 6,2 μm (≈1,5 MP)
• Capteurs compatibles principaux : 2/3" (std.) pour la plupart des modèles ; DF6HA-1S compatible 1/2"
• Monture : Monture C
• Plage d'iris : dépend du modèle (ex. DF6HA-1S F1,2–F16 ; HF75HA-1S F2,8–F22)
• Filetage filtres : M27 x 0,5 / M25,5 x 0,5 / M30,5 x 0,5 selon modèle
• Dimensions : généralement Φ29,5×(longueur mm) ; HF75HA-1S Φ31,5×48 mm
• Poids : ≈40–50 g selon modèle
• Fonctionnement : mise au point et iris manuels
• Distorsion TV : valeur dépendant du modèle
• Conception : Anti Shock & Vibration Technology (résistant aux vibrations et chocs)
• Gamme : 8 focales — 6 / 9 / 12,5 / 16 / 25 / 35 / 50 / 75 mm
