Objectif de caméra à focale fixe CF-HA

d'inspectionmicro defects inspectionpour la vision industrielle

Présentation

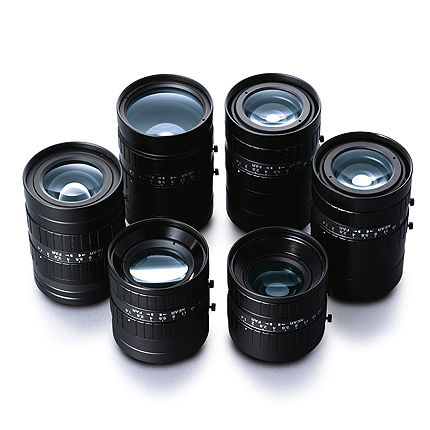

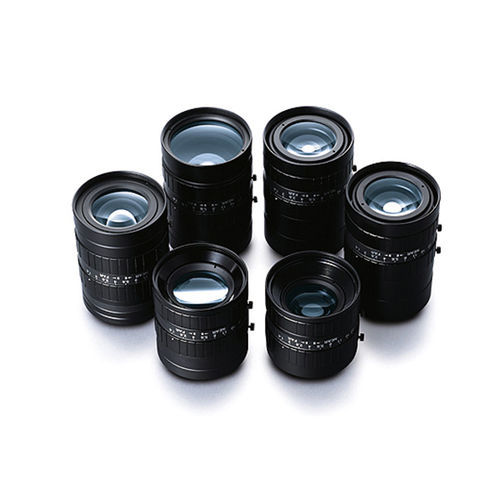

Les objectifs machine vision FUJINON CF-HA Series sont conçus pour des capteurs d'image de grand format 1 pouce et offrent une résolution jusqu'à 1,5 mégapixel (pixel pitch 7,4 μm). La gamme comprend des focales fixes 12,5, 16, 25, 35, 50 et 75 mm, monture C et filetage filtre M49 x 0,75.

Caractéristiques principales

• Faible distorsion TV : distorsion minimisée pour les applications exigeant une haute précision (mesure dimensionnelle, inspection automatisée).
• Hautes performances en gros plan : mise au point arrière sur CF12.5HA-1 et CF16HA-1 pour de meilleures performances à courte distance de travail.
• Faible nombre F : ouverture jusqu'à F1.4 sur la plupart des modèles pour de meilleures captures en faible luminosité ; CF50HA-1 et CF75HA-1 démarrent à F1.8.
• Bonne illumination périphérique : maintien d'un niveau de lumière suffisant jusqu'aux bords de l'image pour une précision d'inspection stable.

Fiche de spécifications série CF-HA (matrice de formats compatibles)
Modèle | 4/3 | 1.1 | 1 | 1/1.2 | 2/3 | 1/1.8 | 1/2 | 1/3 | Distance focale (mm)
CF12.5HA-1 | － | － | ● | ● | ● | ● | ● | ● | 12.5
CF16HA-1 | － | － | ● | ● | ● | ● | ● | ● | 16
CF25HA-1 | － | － | ● | ● | ● | ● | ● | ● | 25
CF35HA-1 | － | － | ● | ● | ● | ● | ● | ● | 35
CF50HA-1 | － | － | ● | ● | ● | ● | ● | ● | 50
CF75HA-1 | － | － | ● | ● | ● | ● | ● | ● | 75
● Taille de capteur compatible (std.) : taille idéale pour exploiter la résolution cible.

Gamme — spécifications clés par modèle
CF12.5HA-1
Distance focale [mm] | 12.5
Plage d'iris (F no) | F1.4-F22
Angle de champ | 53,1° x 41,2° (1 pouce)
Distance de travail (mm) | ∞–100
Réglage de la mise au point | Manuel (mise au point arrière)
Réglage de l'iris | Manuel
Filetage filtre [mm] | M49 x 0,75
Monture | C-mount
Poids (env.) [g] | 290
Taille capteur (std.) | 1 pouce (9,1 μm)
Distorsion TV [%] | 0,86
Dimension [mm] | Φ51 × 68,5

CF16HA-1
Distance focale [mm] | 16
Plage d'iris (F no) | F1.4-F22
Angle de champ | 42,6° x 32,8° (1 pouce)
Distance de travail (mm) | ∞–100
Réglage de la mise au point | Manuel (mise au point arrière)
Réglage de l'iris | Manuel
Filetage filtre [mm] | M49 x 0,75
Monture | C-mount
Poids (env.) [g] | 280
Taille capteur (std.) | 1 pouce (9,1 μm)
Distorsion TV [%] | 0,79
Dimension [mm] | Φ51 × 70,5

CF25HA-1
Distance focale [mm] | 25
Plage d'iris (F no) | F1.4-F22
Angle de champ | 29,9° x 22,7° (1 pouce)
Distance de travail (mm) | ∞–100
Réglage de la mise au point | Manuel
Réglage de l'iris | Manuel
Filetage filtre [mm] | M49 x 0,75
Monture | C-mount
Poids (env.) [g] | 310
Taille capteur (std.) | 1 pouce (9,1 μm)
Distorsion TV [%] | 0,36
Dimension [mm] | Φ51 × 75,5

CF35HA-1
Distance focale [mm] | 35
Plage d'iris (F no) | F1.4-F22
Angle de champ | 20,3° x 15,3° (1 pouce)
Distance de travail (mm) | ∞–200
Réglage de la mise au point | Manuel
Réglage de l'iris | Manuel
Filetage filtre [mm] | M49 x 0,75
Monture | C-mount
Poids (env.) [g] | 180
Taille capteur (std.) | 1 pouce (9,1 μm)
Distorsion TV [%] | 0,18
Dimension [mm] | Φ51 × 48,5

CF50HA-1
Distance focale [mm] | 50
Plage d'iris (F no) | F1.8-F22
Angle de champ | 14,1° x 10,6° (1 pouce)
Distance de travail (mm) | ∞–400
Réglage de la mise au point | Manuel
Réglage de l'iris | Manuel
Filetage filtre [mm] | M49 x 0,75
Monture | C-mount
Poids (env.) [g] | 235
Taille capteur (std.) | 1 pouce (9,1 μm)
Distorsion TV [%] | 0,20
Dimension [mm] | Φ51 × 55,5

CF75HA-1
Distance focale [mm] | 75
Plage d'iris (F no) | F1.8-F22
Angle de champ | 9,8° x 7,3° (1 pouce)
Distance de travail (mm) | ∞–900
Réglage de la mise au point | Manuel
Réglage de l'iris | Manuel
Filetage filtre [mm] | M49 x 0,75
Monture | C-mount
Poids (env.) [g] | 300
Taille capteur (std.) | 1 pouce (9,1 μm)
Distorsion TV [%] | 0,01
Dimension [mm] | Φ51 × 76

Caractéristiques / spécifications techniques

• Série : CF-HA Series
• Marque : FUJINON
• Capteur recommandé : 1 pouce (9,1 μm) — optimisé pour jusqu'à 1,5 MP (pixel pitch 7,4 μm)
• Nombre F : jusqu'à F1.4 selon modèle ; CF50HA-1 et CF75HA-1 F1.8 minimum
• Monture : C-mount
• Filetage filtre : M49 x 0,75
• Mise au point : manuelle (mise au point arrière sur CF12.5HA-1 et CF16HA-1)
• Poids : env. 180 g à 310 g selon modèle
• Distorsion TV typique : 0,01 % à 0,86 % selon la focale
