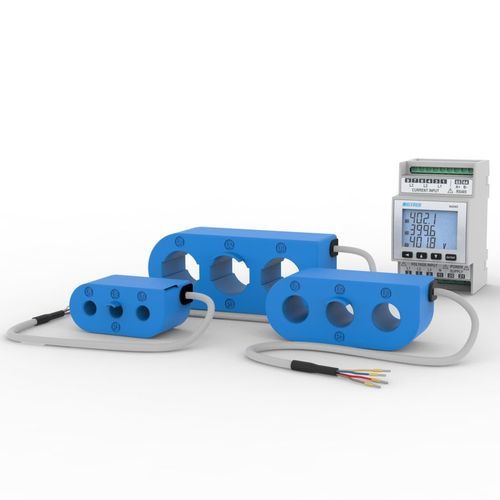

Centrale de mesure numérique Q52D3H

Description
Analyseur multifonction compact conçu pour les systèmes triphasés (trois ou quatre conducteurs) avec charges déséquilibrées en basse tension (BT). Version NANO H avec lecture THD et mesures avancées pour un suivi plus efficace et des indications supplémentaires sur l'état de fonctionnement du système.

Caractéristiques fonctionnelles

• Mesures des grandeurs électriques principales incluant compteurs d'énergie active et réactive bidirectionnels
• Lecture THD (distorsion harmonique totale)
• Versions avec entrée par transformateur de courant (TA) et versions avec TA triphasé miniaturisé intégré fournies de série
• Versions à entrée directe disponibles : 63A, 125A, 160A et 250A
• Réduction des coûts et du temps de câblage grâce au TA triphasé miniaturisé compact
• Compatibilité de montage avec l'entraxe des disjoncteurs modulaires pour installations en espaces confinés
• Communication série RS485 avec protocole Modbus RTU de série
• Options de sorties : 1 ou 2 sorties d'alarme programmables ou, en alternative, sorties impulsionnelles pour la retransmission des énergies active/réactive ; possibilité de connexion à des modules de sorties analogiques

Documentation disponible
Fiche technique, Manuel d'utilisation, Protocoles de communication (Modbus RTU), Document options et Dessin technique (PDF).

Caractéristiques / Spécifications techniques

• Type : Analyseur trifasé multifonction (série NANO, modules sur rail DIN)
• Modèle : Q52D3H
• Tensions : pour utilisation sur systèmes triphasés BT (trois ou quatre conducteurs)
• Entrées de courant : version avec TA et versions avec TA triphasé miniaturisé 63A / 125A / 160A / 250A
• Mesures énergétiques : énergie active et réactive bidirectionnelle
• Mesures avancées incluses : lecture THD et grandeurs avancées supplémentaires pour la surveillance
• Communication : RS485 - Modbus RTU (de série)
• Sorties : 1 ou 2 sorties d'alarme programmables ou sorties impulsionnelles pour la retransmission des énergies ; possibilité de connexion à des modules de sorties analogiques (option)
• Format : module compact pour montage sur rail DIN (3 modules DIN)
• Accessoires : transformateur de courant triphasé miniaturisé fourni avec les versions à entrée directe
