Centrale de mesure numérique Q52D3L

Présentation

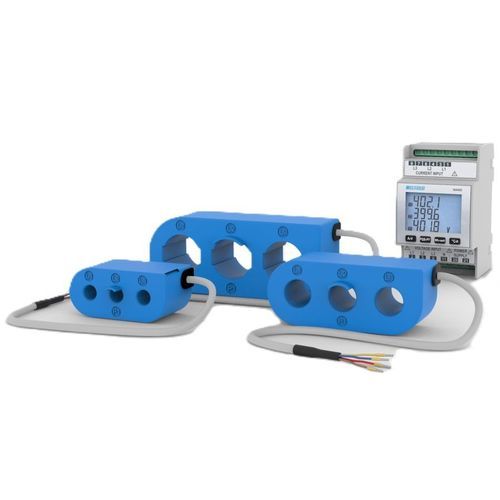

Analyseur multifonction compact destiné aux installations triphasées en basse tension (BT), avec entrée directe par TA triple miniaturisé compatible avec les entraxes des disjoncteurs modulaires. Permet l'affichage des principales grandeurs électriques et le comptage de l'énergie active et réactive. Conçu pour un montage sur 3 modules DIN.

Caractéristiques principales

• Entrée directe par TA triple miniaturisé (63 A - 125 A - 160 A - 250 A) compatible avec les entraxes des disjoncteurs modulaires
• Affichage des principales grandeurs électriques et comptage des énergies active et réactive
• Quatre touches frontales pour accès direct aux mesures ; séquence des mesures indiquée sur les touches
• Affichage avec caractères de grande taille pour une bonne lisibilité ; rétroéclairage réglable sur 5 niveaux d'intensité
• Utilisation simple et claire : accès aux pages d'affichage par pressions répétées sur les touches

Téléchargements disponibles

• Fiche technique (PDF)
• Manuel d'utilisation (PDF)
• Options disponibles (PDF)

Caractéristiques / spécifications techniques

• Modèle : Q52D3L
• Série : NANO (3 modules DIN)
• Type : Analyseur de réseau triphasé pour BT
• Entrée courant : via TA miniaturisé triple, versions pour 63 A, 125 A, 160 A, 250 A
• Fonctions : mesures multifonctions des grandeurs réseau, comptage d'énergie active et réactive
• Interface utilisateur : 4 touches frontales pour accès direct aux fonctions
• Affichage : caractères de grande taille ; rétroéclairage réglable sur 5 niveaux
• Montage : compatible avec les entraxes des disjoncteurs/modules modulaires (montage sur 3 modules DIN)
