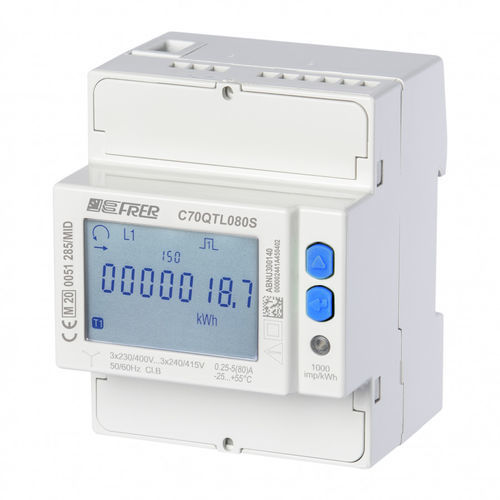

Compteur d'énergie électrique triphasé C70QTL080S4CAD

sur rail DINavec communication intégréeM-Bus

Produit
Compteur d'énergie MID pour systèmes triphasés 3 phases 4 fils en connexion directe jusqu'à 80 A. Format modulaire compact de 4 modules DIN avec M-Bus intégré pour la télélecture et une sortie d'impulsion pour l'intégration aux systèmes de surveillance.

Brève description

• Système 3 phases, 4 fils déséquilibré 400 V, connexion directe 80 A
• Double tarif (mesure à deux tarifs)
• 1 sortie d'impulsion pour surveillance à distance ou compteurs externes
• Communication M-Bus intégrée pour collecte automatique des données
• Format 4 modules DIN pour montage sur rail DIN

Documents disponibles

• Fiche technique (PDF)
• Manuel d'utilisation (PDF)
• Protocoles de communication (PDF)
• Logiciel (protégé)

Dessins techniques

• Dessin technique DWG (zip)
• Dessin technique PDF

Caractéristiques / spécifications techniques

• Modèle : C70QTL080S4CAD
• Type : Compteur d'énergie MID
• Phases : 3 phases
• Branchement : 4 fils (direct)
• Système : déséquilibré
• Tension nominale : 400 V
• Courant maximal en direct : 80 A
• Tarifs : Double tarif
• Sorties : 1 sortie d'impulsion
• Communication : M-Bus intégré
• Taille du module : 4 modules DIN
