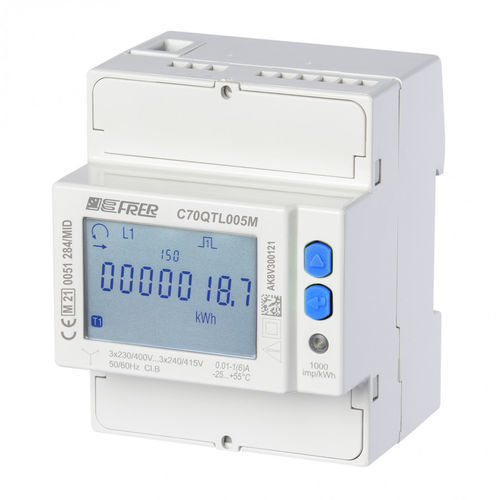

Compteur d'énergie électrique triphasé C70QTL

pour montage sur panneausur rail DINmulti-tarif

Produit
Compteur d'énergie conforme MID C70QTL005M4CAD pour systèmes triphasés 4 fils déséquilibrés. Format modulaire pour montage sur rail DIN (4 modules DIN) avec entrée CT et communication intégrée RS485 Modbus RTU, adapté à la surveillance et à la facturation énergétique en environnements industriels.

Principales caractéristiques

• Système 3 phases, 4 fils déséquilibré – tension nominale 400 V
• Entrée CT, plage de mesure 1–5 A
• Double tarification (deux registres tarifaires)
• 1 sortie impulsion pour compteurs externes ou supervision
• Interface RS485 intégrée avec protocole Modbus RTU
• Format mécanique : 4 modules DIN pour montage sur rail

Documents disponibles (téléchargement)

• Fiche technique (PDF)
• Manuel d'utilisation (PDF)
• Protocoles de communication – Modbus RTU (PDF)
• Logiciel (accès protégé)

Plans techniques

• Dessin technique DWG (archive)
• Dessin technique PDF

Caractéristiques techniques

• Famille de produit : compteurs d'énergie MID
• Modèle : C70QTL005M4CAD
• Série : C70QTL
• Configuration : 3 phases, 4 fils (déséquilibré)
• Tension nominale : 400 V
• Entrée courant : entrée CT, 1–5 A
• Tarification : double tarification
• Sorties : 1 sortie impulsion
• Communication : RS485, Modbus RTU
• Format : 4 modules DIN (taille modulaire pour tableau)
• Documents disponibles : fiche technique, manuel, protocole Modbus RTU, dessins techniques, logiciel
