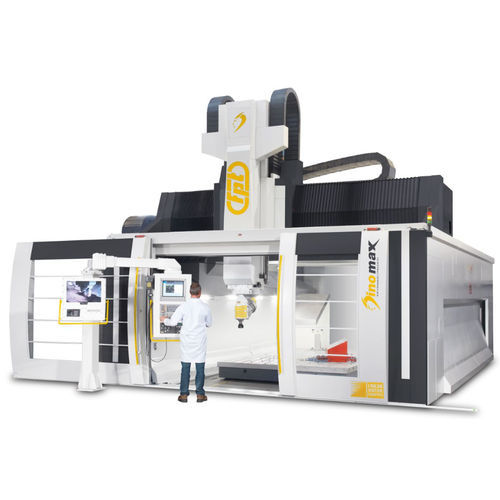

Fraiseuse CNC à portique mobile DINOMAX
5 axesverticalepour usinage lourd

fraiseuse CNC à portique mobile
fraiseuse CNC à portique mobile
fraiseuse CNC à portique mobile
fraiseuse CNC à portique mobile
fraiseuse CNC à portique mobile
fraiseuse CNC à portique mobile
fraiseuse CNC à portique mobile
fraiseuse CNC à portique mobile
fraiseuse CNC à portique mobile
fraiseuse CNC à portique mobile
fraiseuse CNC à portique mobile
fraiseuse CNC à portique mobile
fraiseuse CNC à portique mobile
fraiseuse CNC à portique mobile
fraiseuse CNC à portique mobile
fraiseuse CNC à portique mobile
fraiseuse CNC à portique mobile
fraiseuse CNC à portique mobile
fraiseuse CNC à portique mobile
fraiseuse CNC à portique mobile
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
verticale
Structure
à portique mobile
Applications
pour la découpe, pour l'industrie du moule, pour usinage lourd
Autres caractéristiques
à grande vitesse, haute performance, de haute précision, à haute productivité
Course X

1 000 mm, 3 000 mm
(39 in, 118 in)

Course Y

2 200 mm, 2 700 mm, 3 200 mm, 4 000 mm, 5 000 mm
(87 in, 106 in, 126 in, 157 in, 197 in)

Course Z

1 100 mm, 1 300 mm, 1 500 mm, 1 750 mm, 2 000 mm
(43 in, 51 in, 59 in, 69 in, 79 in)

Vitesse de rotation

Min: 0 rpm
(0 rad.min-1)

Max: 50 000 rpm
(314 159 rad.min-1)

Description

DINOMAX est une machine à traverse mobile de type portique qui convient aussi bien aux usinages à fort enlèvement de matière qu’aux usinages de finition à grande vitesse. L’optimisation des structures, obtenue grâce à des instruments de pointe d’analyse par la méthode des éléments finis (FEM) et l’utilisation de systèmes de transmission de dernière génération avec des moteurs linéaires, permettent de répondre à la fois aux exigences de haute productivité et à celles de flexibilité et de précision, constituant une nouvelle référence dans le secteur. Une option spécifique de configuration permet par ailleurs d’utiliser DINOMAX pour l’usinage d’engrenages complexes de moyennes ou grandes dimensions, avec des niveaux de précision et de finition typiquement réservés aux machines de meulage des dents. Une cabine de sécurité délimite la zone de travail des 4 côtés et le chargement de la pièce s’effectue grâce à de grandes portes frontales coulissantes. Il est possible de compléter le système par un système supérieur de protection de type mobile à ouverture automatique par servocommande électrique. Le changement automatique des têtes est possible avec les deux configurations et garantit, sans compromis, la plus grande flexibilité d’utilisation et les meilleures performances de dégrossissage et de finition. Selon la philosophie de FPT, le contrôle des dérives thermique est géré aussi bien par thermostabilisation des sources de chaleur internes que selon un modèle thermosymétrique, permettant de surveiller les variations de température de la pièce de manière synchrone.
