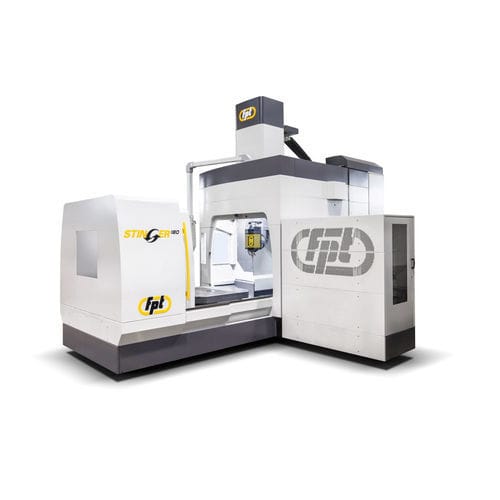

centre d'usinage CNC 5 axes / vertical / à table rotative / pour l'industrie du moule
STINGER series

Ajouter à mes favoris dans MyDirectIndustry
Ajouter au comparateur Retirer du comparateur
centre d'usinage CNC 5 axes / vertical / à table rotative / pour l'industrie du moule centre d'usinage CNC 5 axes / vertical / à table rotative / pour l'industrie du moule - STINGER series
{{requestButtons}}

Caractéristiques

  • Nombre d'axes:

    5 axes

  • Orientation de la broche:

    vertical

  • Structure:

    à table rotative

  • Autres caractéristiques:

    pour l'industrie du moule

  • Course X:

    1 750 mm, 2 000 mm

  • Course Y:

    1 400 mm

  • Course Z:

    600 mm, 800 mm

  • Vitesse de rotation:

    Max: 35 000 rpm (219 911 rad.min-1)

    14 000 rpm, 18 000 rpm, 22 000 rpm, 34 000 rpm (87 965 rad.min-1)

    Min: 15 000 rpm (94 248 rad.min-1)

  • Puissance:

    18,5 kW, 19 kW, 22 kW, 37 kW (25,15 hp)

Description

DYNAMIC PROFITABILITY

La STINGER, grâce à ses performances dynamiques et à sa flexibilité, trouve application dans l’usinage de moules, soit dans la partie de figure soit dans celle mécanique sur et dans les usinages aéronautiques.
Grâce à une solution originale qui prévoit un axe de rotation sur la tête à géométrie universelle et un sur la table tournante, on obtient un champ de travail effectif extraordinairement large par rapport aux courses des axes. La tête reprend la solution brevetée et utilisée sur la Dino et permet l’usinage en contre-dépouille; en plus, grâce à son « pivot » négatif, on peut utiliser au mieux la course verticale du bélier.
La course de l’axe longitudinal permet d’éloigner l’axe de rotation de la table de l’axe bélier et donc de pouvoir usiner avec des outils longs sur les côtés latéraux de la pièce.
La rotation soit de la table soit de la tête est obtenue par des moteurs directs (Direct Drive) qui permettent une haute vitesse de rotation et de positionnement; l’absence des organes mécaniques de rotation réduit l’entretien et permet une très haute précision et fiabilité.
Les axes rotatifs peuvent être utilisés comme axes de positionnement continu ou comme axes interpolés pour usinages à 5 axes.
