Présentation

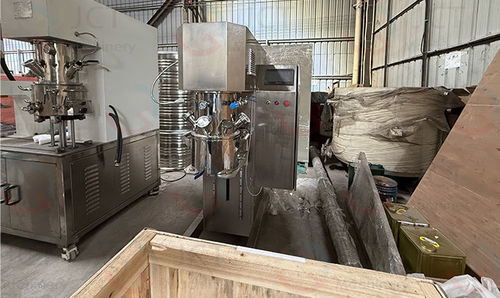

Le mélangeur planétaire double pour produits de soins personnels est une unité de mélange conçue pour des formulations de viscosité moyenne à élevée utilisées en production cosmétique et de soins. Deux groupes d'agitateurs planétaires tournent sur leur axe tout en effectuant une révolution autour du centre de la cuve, garantissant mélange, dispersion et homogénéisation intensifs. Le système prend en charge l'émulsification, l'homogénéisation, la dispersion et le dégazage sous vide, produisant des textures fines et stables adaptées aux crèmes, lotions et gels.

Principe de fonctionnement

• Deux pales planétaires tournent autour de leurs propres axes.
• Simultanément, les groupes d'agitation effectuent une révolution autour du centre du cylindre.
• Le mouvement combiné couvre toutes les zones du cylindre, évite les zones mortes et garantit un mélange uniforme des phases huileuse, aqueuse et des additifs.

Avantages techniques

• Grande uniformité de mélange pour une texture produit fine et constante.
• Adapté à une large gamme de viscosités rencontrées en formulations de soins de la peau.
• Capacité de dégazage sous vide pour réduire les inclusions d'air et améliorer la qualité du produit.
• Conception hygiénique et facile à nettoyer, conforme aux standards de production chimique courante.
• Configuration évolutive du laboratoire à la production industrielle.

Mélangeur planétaire double 50 L — paramètres clés
Volume du cylindre : volume total ≈ 50 L
Moteur : 7,5 kW
Réducteur : réducteur à engrenages hélicoïdaux
Système d'agitation : 2 groupes planétaires (type torsadé) avec raclage de fond ; révolution et rotation simultanées ; 1 jeu de couteaux racleurs de paroi ; matériau SS304 + F4
Joint d'arbre : joint mécanique
Structure principale : cadre bras simple avec 4 roulettes pivotantes robustes
Couvercle du cylindre : 2 × fenêtres/ports DN50 ; orifices d'alimentation, ventilation et mesure de température ; rainure en queue d'aronde avec joints toriques en caoutchouc ; SS304
Cylindre mélangeur : cylindre intérieur φ400 × 500 mm ; épaisseur paroi 8 mm ; usiné et poli ; chemise refroidie par eau 3 mm ; renforts guides internes multicouches ; sortie 1,5" (DN40) type piston, conçue pour éviter les zones mortes
Système hydraulique : vérin hydraulique D150 × D80 × 650 ; centrale huile : pompe 1,5 kW ; réservoir 100 L
Onduleur/entraînement : variateur vectoriel 7,5 kW (VFD)
Paramètres techniques : vide dans le cylindre jusqu'à -0,098 MPa ; pression dans la chemise jusqu'à 0,4 MPa ; vitesses : révolution 0–36 tr/min ; rotation 0–90 tr/min ; contrôle de vitesse par variateur de fréquence.

Caractéristiques / spécifications techniques

• Capacité nominale du cylindre : ~50 L
• Dimensions cylindre intérieur : φ400 × 500 mm ; épaisseur 8 mm ; matériau SS304 ; chemise 3 mm refroidie par eau ; surfaces usinées et polies
• Vidange : sortie piston 1,5" (DN40) conçue pour minimiser les zones mortes
• Agitateurs : double planétaire (type torsadé) + raclages fond et paroi ; matériaux en contact SS304 + F4
• Moteur : 7,5 kW ; réducteur : engrenages hélicoïdaux
• Joint d'arbre : joint mécanique
• Châssis : cadre bras simple avec 4 roulettes universelles renforcées
• Couvercle : 2 × fenêtres DN50 ; orifices alimentation/ventilation/mesure ; rainure en queue d'aronde avec joints
• Hydraulique : vérin D150×D80×650 ; pompe huile 1,5 kW ; réservoir 100 L
• Entraînement : variateur vectoriel 7,5 kW (VFD)
• Capacité de vide : jusqu'à -0,098 MPa
• Pression chemise : jusqu'à 0,4 MPa
• Plage de vitesses : révolution 0–36 tr/min ; rotation 0–90 tr/min
