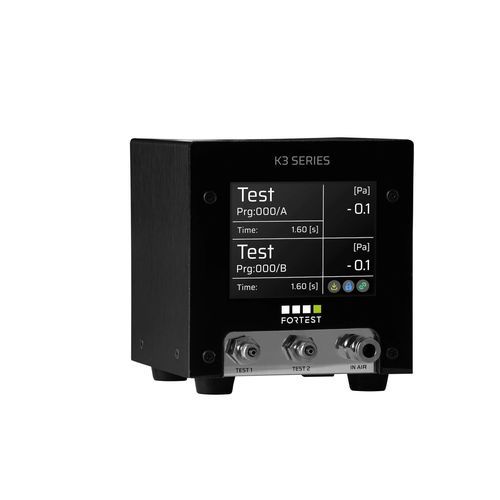

Testeur d'étanchéité à vide K3890

déclin du videà chute de pression absoluepour l'industrie pharmaceutique

Présentation
Le K3890 est un micro-essai d’étanchéité à chute absolue bicanal conçu pour intégration sur lignes d’essai automatisées traitant des volumes internes très réduits. Sa miniaturisation permet l’installation à proximité de la pièce testée afin de réduire les volumes parasites et raccourcir les temps de cycle.

Principaux avantages

• Empreinte compacte : 110 × 110 × 110 mm
• Deux canaux indépendants pour essais parallèles
• Optimisé pour volumes micro jusqu’à 50 cc
• Écran couleur 3,5" (320×240 px) pour contrôle local
• Interfaces standard : USB (master), RS232, RS485 ; Ethernet et Bluetooth en option

Secteurs d'application

• Automatisation et lignes d'assemblage
• Bancs d'essai et contrôle en fin de ligne
• Fabrication de dispositifs médicaux (microcomposants)
• Packaging et contrôle qualité de petites pièces

Description détaillée
Concept bicanal miniaturisé
Le K3890 intègre deux voies de mesure indépendantes dans un boîtier ultra-compact pour permettre des essais parallèles et augmenter le débit des machines automatiques.

Intégration directe et réduction des temps de cycle
Avec des dimensions de 110 × 110 × 110 mm, l'appareil peut être monté à proximité de la pièce, minimisant les volumes morts et réduisant significativement la durée des tests tout en améliorant la répétabilité.

Performance sur micro-volumes
Micro‑vannes internes à faible consommation et conception pneumatique optimisée rendent le K3890 adapté au remplissage et à l’essai de volumes jusqu’à 50 cc avec des cycles très rapides et une haute résolution.

Design industriel et interface intégrée
Châssis en aluminium anodisé avec face en plexiglas contenant l’écran 3,5" offrant un retour local lisible dans un format industriel compact.

Connectivité et protocoles Industrie 4.0
La connectivité standard comprend USB, RS232 et RS485. Ethernet (Modbus-RTU ou ForTest) et modules Bluetooth sont disponibles pour l’intégration aux systèmes de supervision.

Gestion et programmation flexibles
Configuration via logiciel PC dédié ou clé USB. Fonctionnement autonome possible via E/S numériques pour le contrôle des cycles (Start/Abort) et la gestion des résultats/programmes.

Plage de mesure
Échelles sélectionnables de -1 à 10 bar pour couvrir les essais du vide aux pressions standards.

Caractéristiques techniques

• Modèle : K3890
• Plages de mesure : -1 à 10 bar
• Dimensions : 110 × 110 × 110 mm
• Poids : 1 kg
• Affichage : 3,5" couleur, 320×240 px
• Résolution Dp : jusqu’à 0,001 mbar (selon échelle)
• Résolution pression directe : jusqu’à 0,1 mbar (selon échelle)
• Mesure fuite : 0–10 cc/min ; résolution 0,01 cc/min
• Précision Dp : 0,5% RDG + 3 DGT
• Précision fuite : 1% RDG + 0,03 cc/min
• Ports : RS232 ×1, RS485 ×1, USB (master) ×1 ; Ethernet optionnel
• Signaux I/O : Start, Stop, Filling, Test, Good, Reject, 3BCD
• Programmes stockés : 100
• Température de fonctionnement : 5–40 °C
• Matériaux : châssis aluminium anodisé, façade plexiglas
• Normes de référence : EN 61010-1, EN61326-1, EN1779 (voir documentation)
