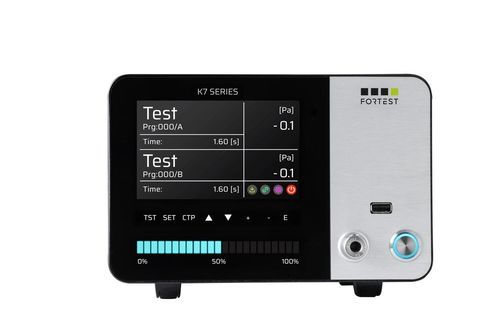

Testeur d'étanchéité à chute de pression absolue K7890

de pressionpneumatiquepour automatisme

Présentation
Le K7890 est un appareil de contrôle d’étanchéité par décroissance absolue bicanal, conçu pour tester simultanément deux pièces dans un châssis standard et compact. Il convient aux contrôles en parallèle de composants appariés ou à double chambre et s’adresse aux secteurs automobile, médical, oléohydraulique, électroménager, e‑mobility, aéronautique et défense.

Principaux avantages

• Architecture bicanal : 2 canaux de mesure indépendants pour le test simultané de 2 pièces
• Plage de mesure : −1 à 15 bar avec échelles sélectionnables
• Format compact identique au modèle mono-canal pour une intégration facilitée
• Écran TFT couleur 5,7" tactile capacitif avec façade en verre trempé et clavier rétroéclairé
• Barre LED dynamique pour visualisation immédiate de l’état du processus
• 300 programmes de test configurables et enregistrement de données via USB

Secteurs d'application

• Automatisation
• Automobile
• Médical
• Oléohydraulique
• Électroménager
• E‑mobility
• Aéronautique et défense

Design et performance bi‑canal
Le K7890 intègre deux canaux indépendants dans un boîtier ultracompact, permettant l’inspection parallèle de composants appariés (par exemple paires de phares ou pièces à double chambre) afin de réduire de moitié le temps de cycle tout en conservant la flexibilité pneumatique et la répétabilité des essais.

Interface utilisateur et robustesse industrielle
Façade en verre trempé avec écran 5,7" TFT (800x480 px) tactile capacitif et clavier rétroéclairé conçu pour des cycles continus en production. La barre LED dynamique fournit un retour visuel rapide sur l’état des processus.

Configuration pneumatique et mesures
Plages de mesure de −1 à 15 bar. Deux modes de régulation : régulateur manuel haute précision (standard) ou régulation électronique automatique (option). Raccord Stäubli® dédié pour l’utilisation de fuites étalonnées lors de vérifications périodiques.

Connectivité et Industrie 4.0
Interfaces standard : RS232 (x2), RS485, USB master/slave ; Ethernet et bus de terrain disponibles en option (Modbus RTU, Profinet, EtherNet/IP, EtherCAT). Modules sans fil : Bluetooth Low Energy (standard) et Wi‑Fi en option. Conçu pour l’interopérabilité PLC/SCADA/MES.

Accessoires

• Électrovanne de décharge externe avec filtre
• Bouton de démarrage externe
• Plaque de boutons externe start/abort
• Plaque de boutons externe sélection 4 programmes
• Pedale de démarrage
• Lecteur de codes-barres
• Rouleau d’étiquettes adhésives pour imprimante (4 500 pcs)
• Câble de prolongation signaux AUX
• Venturi
• Filtre à air
• Raccord mâle Stäubli®
• Robinet micrométrique de précision
• Robinet micrométrique
• Logiciel PC K-Series Manager

Options

• Vanne de décharge interne
• Régulateur de pression de précision frontal (STANDARD)
• Régulateur électronique de pression
• Carte d’extension I/O 24 Vdc
• Entrée start avec logique bi‑manuelle
• Port Ethernet/TCP‑IP (option)
• Port EtherNet/IP (option)
• Port EtherCAT (option)
• Port Profinet (option)
• Port USB actif (STANDARD)
• Interface Bluetooth Low Energy (STANDARD)
• Connexion Wi‑Fi
• Mesure haute résolution (1M pts AD) (STANDARD)

Données techniques (résumé)
Model | 0-1bar | 1-2bar | 2-6bar | 6-10bar | 10-15bar
Accuracy Dp | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT
Range of measurements Dp | 0-65 mbar | 0-65 mbar | 0-65 mbar | 0-650 mbar | 0-650 mbar
Resolution Dp | 0,001 mbar | 0,002 mbar | 0,005 mbar | 0,01 mbar | 0,1 mbar
Direct pressure accuracy | 0,5%FS (toutes plages)
Direct pressure measurement range | 0-FS (toutes plages)
Direct pressure resolution | 0,1 mbar (jusqu’à 6 bar) ; 1 mbar (plages supérieures)
Accuracy measuring loss in cc/min | 1%RDG+0,03 cc/min (toutes plages)
Measurement range in cc/min | 0-10 cc/min (toutes plages)
Measured measurement resolution in cc/min | 0,01 cc/min (toutes plages)
Accuracy measure volume in cc | 1%RDG+2 cc/min (plages applicables)
Volume range in cc | 0-500 cc (plages applicables)
Volume measurement resolution in cc | 0,1 cc
Measure unit | mbar, bar, psi, mmHg, mmH2O, Pa, hPa, cc/min, cc/h, pressure/s
Dimensions | L: 220 mm × H: 140 mm × P: 250 mm
Weight | 4 kg
Display size | 5.7" (800 x 480 px)
Operating temperature range | 5 - 40 °C
RS232 ports | 2
RS485 ports | 1
“Master” USB port | 1
“Slave” USB port | 1
Ethernet port | Optionnel (protocoles ForTest, Modbus RTU, Profinet, EtherCAT, EtherNet/IP)
I/O signals | Start, Stop, Filling, Test, Good, Reject, 4BCD
Auxiliaries | 8 sorties programmables, 4 entrées programmables, 4BCD
Number of programs | 300
Test archive memory | Advanced
Password block | Yes
Program name | Yes, 16 characters
Note | Résolution pour le calcul de l’incertitude : 1 Pa jusqu’à 10 bar. Mesure de débit volumétrique ; valeurs massiques référencées à 0°C – 1013,25 mbar. Données d’exactitude garanties en conditions d’étalonnage en laboratoire. Références normatives listées (EN).

Caractéristiques techniques

• Modèle : K7890 (appareil bicanal de contrôle d’étanchéité par décroissance absolue)
• Plages de mesure : −1 à 15 bar (échelles configurables)
• Résolution pression : jusqu’à 0,001 mbar selon plage
• Mesure fuite : 0–10 cc/min, résolution 0,01 cc/min
• Mesure volume : 0–500 cc, résolution 0,1 cc
• Précision : 0,5% RDG + 3 DGT (différentiel) ; pression directe 0,5% FS
• Schnittstellen et I/O : RS232, RS485, USB, Ethernet (option), Bluetooth, Wi‑Fi
• Nombre de programmes : 300 ; archive avancée
• Dimensions : 220 × 140 × 250 mm ; Poids : 4 kg
