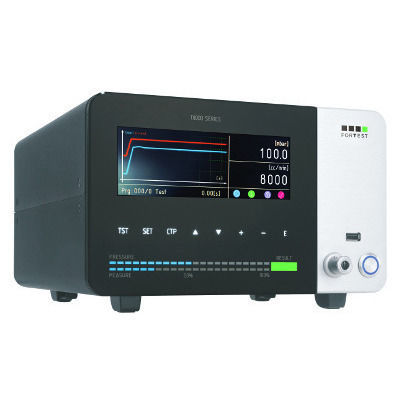

Testeur d'étanchéité de débit T8720

à chute de pression absoluepneumatiquede débit massique

Présentation
Le T8720 est un détecteur de fuite pour micro‑débits qui mesure et affiche les fuites directement en mode volumétrique (cm3/h ou cm3/min) grâce à un capteur de débit à état solide associé à un capteur de pression. Aucune configuration du volume de la pièce n'est nécessaire, ce qui rend l'appareil flexible pour des volumes variables et intuitif pour l'analyse de l'évolution du cycle d'essai.

Principaux avantages

• Mesure volumétrique directe grâce à un capteur massique et un capteur de pression.
• Résolution à partir de 0,1 cm3/h et fonds d'échelle jusqu'à 1000 cm3/min selon variante.
• Fonctionnement hybride entre essais par décroissance de pression et essais par débit, couvrant une large plage de mesure.
• Injection continue d'air d'essai et remplissage rapide grâce à des vannes pneumatiques haute capacité.
• Panneau avant en verre trempé pour un nettoyage facile et usage en production.

Connectivité

• Port USB maître sur façade pour sauvegarde des essais, backup/restauration et mise à jour du firmware.
• USB esclave, RS232 (2), RS485, CAN, TTY en standard ; Ethernet en option.
• Connecteur auxiliaire 26 pôles optionnel avec 4 entrées programmables et 8 sorties programmables.
• Support des imprimantes thermiques, lecteurs codes‑barres/datamatrix et marqueuses via menu interne.

Mode de fonctionnement
Le T8720 fonctionne par injection continue d'air d'essai et mesure le flux de fuite directement. La résolution commence à 0,1 cm3/h et varie selon les variantes ; les fonds d'échelle de débit typiques sont 0–200, 0–500 et 0–1000 cm3/min. La pression maximale de service pour la mesure de débit est généralement de 1 bar selon configuration.

Section pneumatique

• Vannes pneumatiques haute capacité et résistantes à la chaleur pour éviter la surchauffe lors de longues activations.
• Remplissage rapide des pièces testées, adapté aux composants de grand volume.
• Maintenance périodique minimale pour les composants pneumatiques.

Design et ergonomie

• Façade en une seule feuille de verre trempé et aluminium pour nettoyage rapide.
• Interface graphique et menus centrés sur l'information essentielle pour laboratoire et ligne de production.
• Programmes configurables et verrouillage par mot de passe pour gestion utilisateurs.

Accessoires

• Bouton externe de Start
• Tableau externe Start/Abort
• Tableau externe sélection 4 programmes
• Pédale de démarrage
• Lecteur de code‑barres
• Câble d'extension signaux AUX
• Filtre à air 5 microns
• Logiciel M Series manager
• Interface TTY
• Protocole série
• Câble série PC (M Series)
• Sonde de température externe
• MIXER-07
• Software Data Manager
• Raccord femelle Staubli
• Imprimante thermique avec peel‑off
• Imprimante thermique sans peel
• Câble adaptateur AUX M Series → ET Series
• Démarrage / Abandon / Bon / Rejet à distance

Options

• Connecteur frontal pour fuite calibrée Staubli
• Régulateur de pression de précision frontal
• Circuit d'auto‑zéro de la pression primaire
• Lecture de la pression primaire en attente
• Sortie secondaire d'écart (troisième résultat)
• Sortie analogique de fuite
• Carte d'extension I/O 24 Vdc (8 sorties, 4 entrées)
• Entrée Start à logique bimanuale
• Port Ethernet / TCP‑IP
• Port USB actif (host)
• Connexion Wi‑Fi
• Kit télécommande radio
• Mesure haute résolution (standard)
• Mesure indirecte

Caractéristiques techniques

• Modèles / fonds d'échelle exemples : pression 0–0,5 bar ; 0,5–6 bar ; débits 0–200, 0–500, 0–1000 cm3/min.
• Précision débit exemples : 1% RDG + 0,1% FS (0–200 cm3/min) ; 1% RDG + 0,2% FS (0–500 et 0–1000 cm3/min).
• Plage de mesure débit : 0 – FS selon modèle ; résolutions exemples : 0,01 ; 0,1 ; 0,5 cm3/min.
• Résolution de mesure des fuites à partir de 0,1 cm3/h ; mesure maximale jusqu'à 1000 cm3/min.
• Précision pression de remplissage : 0,5% FS ; résolution pression : 0,01 mbar ou 0,1 mbar selon configuration.
• Unités prises en charge : bar, mbar, psi, mmHg, mmH2O, Pa, hPa, cm3/min, cm3/h, l/h, l/min.
• Dimensions : 270 x 160 x 300 mm ; Poids : 8 kg ; Écran : 800 x 280 pixels.
• Température de fonctionnement : 5 – 40 °C.
• Interfaces : RS232: 2 ; RS485: 1 ; USB host: 1 ; USB device: 1 ; Ethernet optionnel.
• Signaux I/O standard : Start, Stop, Filling, Test, Good, Reject, 4BCD ; I/O auxiliaires optionnels : 8 sorties programmables, 4 entrées programmables, 4BCD.
• Nombre de programmes : 300 ; Mémoire archives tests : Advanced ; Verrouillage par mot de passe : Oui ; Nom de programme : jusqu'à 16 caractères.
• Note métrologique : la résolution à considérer pour le calcul de l'incertitude est de 1 Pa. La mesure de débit des débitmètres est massique référée à 0 °C / 1013,25 mbar ; la mesure de fuite des testeurs est volumétrique. Données d'exactitude référées aux conditions de laboratoire.
