Testeur d'étanchéité de débit T8997

de débit massiqueà chute de pression absoluepour tests fonctionnels pour appareil à gaz

Présentation

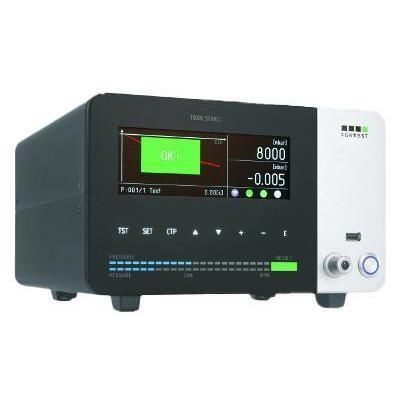

Une touche d'innovation. Le nouveau contrôleur vidéo ForTest MMI a élevé l'interaction homme-machine grâce à un panneau capacitif en verre trempé entourant un écran couleur 6,2''. La programmation des paramètres est accélérée par un clavier numérique intégré et l'affichage du cycle de test est plus clair. L'écran principal permet des fonctions rapides telles que changement de programme, menu archives tests 'smart' et verrouillage/déverrouillage par mot de passe.

Interface et affichage
Écran 6,2'' en couleurs; graphique test; écran tactile résistif full area; clavier étendu de programmation.

Connectivité

• Ports: USB 'slave', RS232, RS485, CAN bus, TTY, Profinet
• Port Ethernet: en option
• Connecteur auxiliaire 26 pôles optionnel: 4 entrées et 8 sorties programmables
• Panneau façade équipé d'un port USB type Host pour sauvegarde des essais, restauration paramètres et mise à jour
• Connexion automatique à imprimantes thermiques, lecteurs de codes-barres/datamatrix et marqueuses via menu interne

Mesures et électronique
Cycle d'essai accéléré grâce à processeur et coprocesseur intégrés. Section de mesure avancée avec technologie de centrage en fenêtres et double cage de Faraday opto-couplée, réduisant les temps de stabilisation à moins de 18 ms. Définition de mesure de 1 Pa à 1 bar stable et silencieuse. Résolution à partir de 0,1 Pa et précision élevée sur un très large domaine.

Section pneumatique optimisée
Électrovannes de nouvelle génération augmentant la vitesse de remplissage de +30% par rapport au modèle précédent. Conception visant à minimiser la maintenance périodique et à maximiser la fiabilité et la durabilité, avec grande résistance à l'humidité.

Design
Façade en verre trempé et aluminium pour un nettoyage facile; interface graphique simplifiée pour montrer uniquement les informations importantes; adapté au laboratoire comme à la ligne de production.

Accessoires disponibles

• Électrovanne de vidange externe avec filtre
• Vanne pneumatique 3 voies
• Électrovanne de pilotage
• Vanne pneumatique 5 voies
• Bouton externe de Start
• Tableau externe start/abort
• Tableau externe sélection 4 programmes
• Pédal de start
• Lecteur de code barre
• Étiquette adhesive pour imprimante 4500 pcs
• Câble d'extension signaux AUX
• Générateur de vide Venturi
• Filtre air
• Raccord Staubli mâle
• Robinet micrométrique de précision
• Robinet micrométrique
• Logiciel M Series manager
• Protocole série
• Groupe de vanne 'cylindre' type avec des filtres
• Câble série propriétaire PC - Série M
• Sonde de température externe
• Vanne pneumatique à 3 voies avec vanne-pilote
• Software Data Manager
• Staubli raccord femelle
• Imprimante thermique avec peel-off
• Imprimante thermique sans peel-off
• Câble adaptateur AUX série M - série ET
• Démarrage à distance / Abandon / Bon / Rejeter
• Filtre air 5 microns

Options (optionals)

• Soupape de décharge interne
• Connecteur frontal pour fuite calibrée Staubli (STANDARD)
• Réglage de pression de précision frontal
• Régulation électronique de pression
• Pre-Remplissage
• Lecture de la pression primaire en attente
• Sortie secondaire d'écart (troisième résultat)
• Mesure barométrique
• Sortie analogique perte
• Carte d'extension I/O 24 Vdc (8 sorties / 4 entrées)
• Entrée de Start à logique bi-manuelle
• Ethernet TCP/IP
• Port USB actif (STANDARD)
• Connexion WI-FI
• Kit commande radio à distance
• Mesure à haute résolution (STANDARD)
• Profinet Interface
• EtherCAT Interface
• Bluetooth Low Energy (STANDARD)

Caractéristiques / spécifications techniques

• Model (plages full-scale pression proposées): 0-1 bar ; 1-2 bar ; 2-6 bar
• Accuracy Dp: 0,5% RDG + 3 DGT (pour toutes les plages indiquées)
• Range of measurements Dp: 0-65 mbar (toutes plages)
• Resolution Dp: 0,001 mbar (0-1 bar modèle) ; 0,002 mbar (1-2 bar) ; 0,005 mbar (2-6 bar)
• Direct pressure accuracy: 0,5% FS (toutes plages)
• Direct pressure measurement range: 0 - FS
• Direct pressure relief: 0,1 mbar
• Accuracy measuring loss in cc/min: 1% RDG + 0,03 cc/min
• Measurement range in cc/min: 0-10 cc/min
• Measured measurement resolution in cc/min: 0,01 cc/min
• Flow measurement range: 0-20 l/min
• Flow measurement resolution: 1 cc/min
• Flow measurement accuracy: 3% RDG + 0,1% FS
• Unités de mesure disponibles: mbar, bar, psi, mmHg, mmH2O, Pa, hPa, cc/min, cc/h, pressure/s
• Dimensions: 270 x 160 x 300 mm
• Poids: 9 kg
• Taille de l'affichage: 800 x 280 pixels
• Température de fonctionnement: 5 - 40 °C
• RS232 ports: 2
• RS485 ports: 1
• USB 'master' (host): 1
• USB 'slave': 1
• Ethernet port: optionnel
• I/O signals standards: Start, Stop, Filling, Test, Good, Reject, 4BCD
• I/O auxiliaires optionnels: 8 sorties programmables, 4 entrées programmables, 4BCD
• Nombre de programmes: 300
• Mémoire archives tests: avancée
• Verrouillage par mot de passe: Oui
• Nom du programme: Oui, 16 caractères
• Remarque: la résolution à prendre en compte pour la précision est toujours de 1 Pa. La résolution pour le calcul de l'incertitude est de 1 Pa jusqu'à 10 bar. La mesure de débit pour débitmètres est une mesure de débit massique réf. condition 0°C - 1013,25 mbar; la mesure de débit des instruments de test d'étanchéité est volumétrique. Les données de précision sont référencées aux conditions d'étalonnage en laboratoire. La précision de la mesure du débit est référencée jusqu'à 2 bar; au-delà des variations sont possibles selon le modèle.
• Normes de référence: EN 61010-1, EN 61326-1 / EN 61326/A1, EN 61000-3-2 / EN 61000-3-2/A14, EN 61000-3-3 / EN 61000-3-3/A1, EN 61000-4-2 / EN 61000-4-2/A1, EN 61000-4-3 / EN 61000-4-3/A1 / EN 61000-4-3/A2, EN 61000-4-4, EN 61000-4-5, EN 61000-4-11, EN 1779
