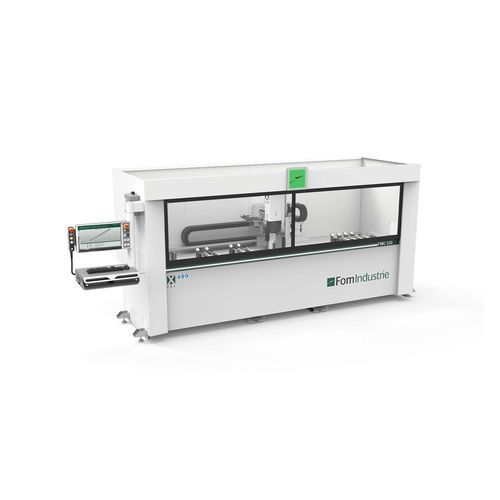

Centre d'usinage 4 axes FMC 230

verticalpour acierpour aluminium

Présentation
La FMC SERIE DUE (ex. FMC 230) est un centre d’usinage 4 axes conçu pour le perçage et le fraisage de profilés en aluminium et acier. Il intègre un magasin d’outils automatique 10 positions, réglage des mors sans outil et une carterisation ergonomique garantissant visibilité et protection. Les solutions brevetées FOM INDUSTRIE telles que X FLOW et X PAL permettent d’optimiser la lubrification et d’aider le positionnement des barres.

Caractéristiques principales

• Centre d’usinage 4 axes pour profilés (fraisage et perçage)
• Magasin d’outils fixe de série jusqu’à 10 outils
• Réglage rapide des mâchoires sans clé
• Électrobroche 5 kW (module logiciel disponible pour taraudage rigide)
• X FLOW : orientation dynamique des buses de lubrification (BREVET FOM INDUSTRIE)
• X PAL : barre LED multifonctionnelle d’assistance au positionnement (BREVET FOM INDUSTRIE)
• Pupitre de commande avec bande de boutons pour actionner la machine depuis chaque poste
• Pupitre 24" fixé à la cabine de protection
• Carterisation intégrale ergonomique offrant visibilité et sécurité

Capacités d'usinage et accessoires

• Tête d’usinage réalisant des opérations sur 3 faces du profil ; option fraise à disque pour usinage des têtes
• Dispositif de mesure de longueur de barre pour positionner précisément les opérations
• Butée fixe de positionnement gauche pneumatique ; second butée à droite en option
• Étaux en fonte d’aluminium avec positionnement automatique sur l’axe X
• Jauge de longueur d’outil intégrée
• Logo lumineux et LED d’assistance pour guidage opérateur et indication d’état machine

Logiciel
FSTCam4 est le package CAM intégré pour éléments extrudés en aluminium : il gère conception, mise en machine, listes d’usinage et exécution dans une seule application et utilise des stratégies avancées pour optimiser les temps et la qualité des pièces.

Caractéristiques techniques

• Type : centre d’usinage 4 axes pour profilés
• Modèle / série : FMC SERIE DUE (ex. FMC 230)
• Axes contrôlés : 4
• Magasin d’outils : fixe 10 positions (de série)
• Électrobroche : 5 kW (module SW pour taraudage rigide disponible)
• Chariot axe X : poutre acier électrosoudée sur glissières à recirculation de billes, moteur brushless
• Vitesse d’usinage (X) : jusqu’à 90 m/min
• Écran : pupitre 24"
• Systèmes d’aide : X PAL, X FLOW
• Options : usinage profils hors-mesure, Flowdrill, usinage 2 pièces, usinage multipièce avec X PAL
