Centre d'usinage 4 axes AXEL 4

verticalpour acierpour aluminium

Présentation

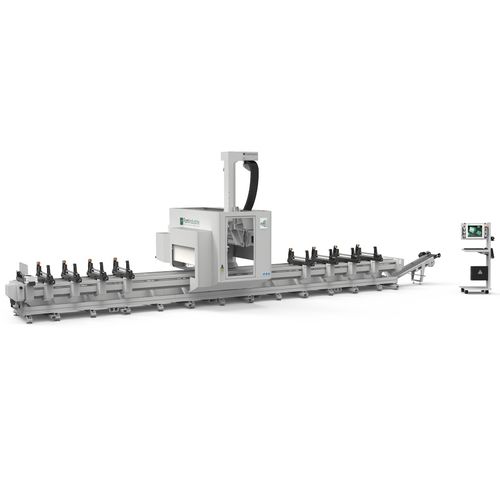

Le AXEL 4 est un centre d'usinage CNC 4 axes conçu pour le perçage et le fraisage des profilés en aluminium et en acier. Construit pour l'usinage de profils de grandes sections, il permet des enlèvements de copeaux importants et des vitesses d'usinage élevées grâce à un électromandrin de 22 kW jusqu'à 24 000 tr/min, interface HSK E63 et refroidissement liquide.

Software intégré

• FSTCam4 : progiciel FAO complet pour extrudés en aluminium. Gère conception, préparation machine, listes de travaux et exécution dans un seul environnement, avec des stratégies d'usinage avancées pour optimiser les temps de cycle et garantir la qualité des pièces.

Fonctions et équipements principaux

• Centre d'usinage 4 axes contrôlés pour perçage et fraisage de profilés aluminium et acier.
• Électromandrin : 22 kW, jusqu'à 24 000 tr/min, HSK E63, refroidissement liquide pour usinages intensifs.
• Tête super compacte permettant un usinage avec dégagement de 14°.
• Magasin d'outils 15 positions intégré sur la tête pour une gestion flexible des outils.
• Butée pneumatique rétractable pour positionnement et bridage rapides.
• Étau à positionnement contrôlé et indépendant ; petite taille limitant les repositionnements et assurant un serrage rigide au plus près de la zone d'usinage. Réglage des mâchoires et des patins sans outils.
• Conçu pour enlèvements de copeaux importants et usinages à grande vitesse sur profils de grandes sections.

Documentation

• Fiche technique (PDF)
• Brochure produit (PDF)
• Catalogue logiciel (PDF)

Remarques
Les images sont à titre indicatif. Le constructeur se réserve le droit de modifier les spécifications ou la configuration de la machine pour des raisons techniques ou commerciales sans préavis.

Caractéristiques techniques

• Axes : 4 axes CNC contrôlés
• Puissance électromandrin : 22 kW
• Vitesse électromandrin : jusqu'à 24 000 tr/min
• Interface broche : HSK E63
• Refroidissement broche : refroidissement liquide
• Magasin d'outils : 15 positions sur la tête
• Tête : super compacte, usinage avec dégagement 14°
• Maintien de la pièce : butée pneumatique rétractable ; étaux à positionnement contrôlé et indépendant, réglage sans outils des mâchoires/patins
• Matériaux : profilés en aluminium et acier, adapté aux grandes sections
• Logiciel : FSTCam4 intégré
