Ligne d'usinage et de coupe automatique LMX2 650

pour profilésmultibroche

Présentation

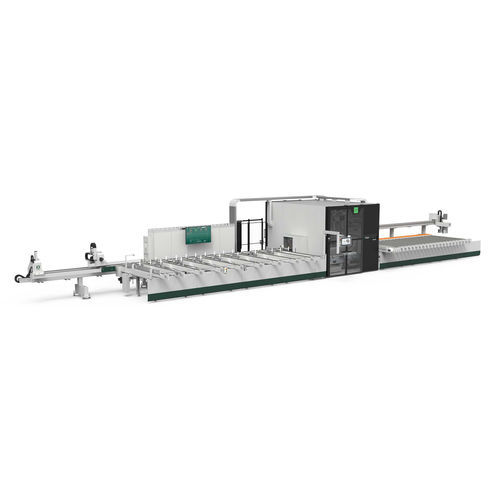

Ligne d'usinage et de coupe composée d'une unité multibroche et d'une unité de coupe à entraînement descendant équipée d'une lame Ø 650 mm. Passage barre maxi 300 x 300 mm. L'unité multibroche accepte jusqu'à 18 électrobroches HSK-C40 ; l'unité de coupe propose une rotation infinie de la lame à 360° pour assurer un flux continu de profils usinés et coupés à mesure. La fourniture de série comprend l'unité d'usinage additionnelle FU 500, offrant la flexibilité 5 axes pour fraisage, usinage de bout, taraudage rigide et coupes pyramidales. La machine présente une cabine insonorisée haute visibilité avec logo lumineux FOM indiquant l'état machine et un écran LCD 55 pouces pour la visualisation des programmes et du chargement barre.

Caractéristiques principales

• X MODULE : unité de coupe à descente entraînée par 4 axes contrôlés (X, Y, Z et rotation A) avec lame Ø 650 mm ; deux groupes de mors motorisés pour alignement et verrouillage pneumatique ; surfaces des mors équipées de dispositifs de soufflage pour l'évacuation des copeaux.
• Unité multibroche : conçue pour usiner les quatre faces du profil ; électrobroches inclinables disponibles avec entraînement pneumatique ou contrôlé pour opérations obliques ; électrobroches pour taraudage rigide ; préparation pour accueillir jusqu'à 18 électrobroches HSK-C40.
• FU 500 (en dotation comme unité additionnelle) : unité d'usinage 5 axes avec électrobroche 22 kW, 24 000 tr/min ; magasin automatique à chaîne 32 positions ; lame dédiée Ø 500 mm ; exécute fraisage, alésage, usinage de bout, taraudage rigide, coupes et coupes pyramidales.
• Magasin de chargement : accumulation et transfert horizontal des profils ; dispositif contrôlé pour amener les profils sur les rouleaux d'alimentation.
• Système d'alimentation des profils : rouleaux horizontaux et verticaux en matériau non rayant ; axe inclinable optionnel contrôlé pour supporter automatiquement les géométries complexes.
• Préhension et mors complémentaires : préhenseur principal à positionnement automatique contrôlé pour prises à angles variables ; X PUSH pour chargement de paquets et profils pleins ; XPULL pour déchargement optimisé en surface afin d'augmenter l'autonomie.
• Magasin de déchargement : extraction rapide, stockage et compactage des pièces finies sur bandes motorisées, avec phase de soufflage pour nettoyage des pièces.
• X LAB : imprimante automatique pour application d'étiquettes sur la barre en mouvement ; étiquette positionnable sur le dessus ou l'arrière (brevet FOM Industrie).
• Écran LCD 55 pouces pour visualisation programmes et chargement barre ; cabine insonorisée à large visibilité avec logo lumineux FOM indiquant l'état machine.

Logiciel intégré
FSTLine4 est le logiciel de gestion des lignes de coupe et des lignes combinées coupe & usinage de FOM Industrie. FSTLine4 permet la programmation complète de la machine, de la définition des opérations d'usinage à la gestion des listes de travail, et s'intègre avec LOLA pour la coordination des processus.

Variantes et flexibilité
Six variantes configurables sont disponibles selon la longueur des magasins de chargement/déchargement et le sens d'avancement du matériau (droite ou gauche). Le système est conçu pour produire un flux continu d'éléments usinés et coupés à mesure et accepter plusieurs configurations selon les besoins de production.

Caractéristiques techniques

• Passage barre (max) : 300 x 300 mm
• Diamètre lame unité de coupe : Ø 650 mm (X MODULE)
• Rotation unité de coupe : rotation infinie 360° de la lame
• Unité multibroche : jusqu'à 18 électrobroches, HSK-C40
• FU 500 : électrobroche 22 kW, jusqu'à 24 000 tr/min ; magasin automatique à chaîne 32 emplacements ; lame dédiée Ø 500 mm
• Axes unité de coupe à descente : 4 axes contrôlés (X, Y, Z et rotation A)
• Déchargement : bandes motorisées avec compactage et phase de soufflage pour nettoyage
• Alimentation profil : rouleaux horizontaux et verticaux non rayants ; support inclinable optionnel à axe contrôlé
• Interface utilisateur : écran LCD 55 pouces ; commande INDUSTRY ajustable accrochée à la cabine de protection
• Unités brevetées optionnelles : X LAB (imprimante d'étiquettes), XPULL (préhenseur de déchargement), X PUSH (préhenseur supplémentaire)
• Logiciel : FSTLine4 intégré avec LOLA
