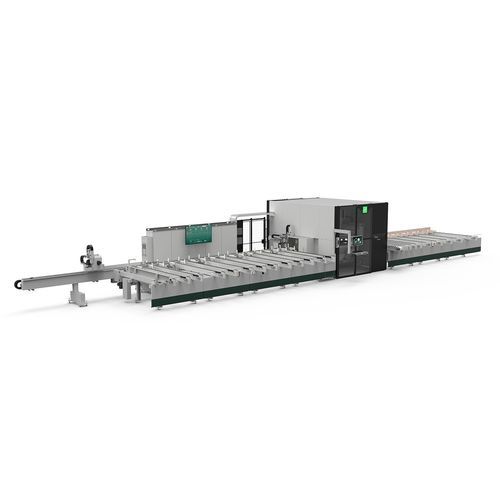

Ligne d'usinage et de coupe pour profilés LMX 650

multibrocheCNCautomatique

Présentation
Le LMX2 650 de Fom Industrie est une ligne d’usinage et de coupe en flux continu combinant une unité multibroche, une unité FU 500 5 axes optionnelle et un X MODULE de coupe descendante avec lame Ø 650 mm. La ligne accepte des barres jusqu’à 300 x 300 mm et se décline en six variantes configurables pour la longueur des magasins de chargement/déchargement et le sens d’avancement (droite/gauche).

Fonctions et équipements clés

• X MODULE : unité de coupe descendante à 4 axes contrôlés (X, Y, Z et rotation A) avec lame Ø 650 mm ; deux groupes d’étaux motorisés pour alignement et blocage pneumatique ; plans d’étau équipés de dispositifs de soufflage pour évacuation des copeaux.
• Unité multibroche : usinages sur les quatre faces ; électrobroches basculantes disponibles avec rotation pneumatique ou contrôlée pour usinages obliques ; électrobroches pour taraudage rigide ; prééquipement pour accueillir jusqu’à 18 électrobroches HSK-C40.
• FU 500 (option) : électrobroche 22 kW, 24 000 tr/min ; magasin automatique en chaîne 32 positions ; magasin dédié pour lame Ø 500 mm ; permet fraisages, perçages, usinages de tête, aboutages, taraudage rigide, coupes standards et coupes pyramidales.
• Unité de coupe avec rotation de lame 360° infinie pour production en flux continu et sorties à longueur.
• Système d’alimentation profil : rouleaux horizontaux et verticaux en matériau inrayable ; dispositif optionnel à axes contrôlés pour basculement et support automatique des profils à géométries complexes.
• Magasin de chargement : accumulation et translation horizontale des profils ; dispositif contrôlé pour transfert vers les rouleaux d’embarreur.
• Magasin de déchargement : extraction rapide, empilage et compactage sur courroies motorisées avec phase de soufflage pour nettoyage des pièces finies.
• XPULL : pince de déchargement brevetée optimisée pour maximiser la surface de déchargement et accroître l’autonomie.
• X PUSH : pince supplémentaire brevetée pour chargement de profils pleins et paquets de profils (usinage persiennes).
• X LAB : imprimante d’étiquettes automatique brevetée pour application d’étiquettes sur la barre en mouvement (côté supérieur ou arrière).
• Pince à positionnement automatique contrôlé pour prise rapide et précise à angles variables.
• Écran LCD 55" pour visualisation des programmes et des barres ; pupitre INDUSTRY orientable accroché à la cabine de protection.
• Cabine insonorisée à large visibilité avec logo lumineux Fom Industrie indiquant l’état machine.

Logiciel intégré
FSTLine4 est le logiciel de gestion des lignes de coupe et d’usinage Fom Industrie. Il centralise la programmation machine, la gestion des listes de travail et le contrôle de ligne dans une seule application et est intégré au système LOLA.

Caractéristiques techniques

• Modèle : LMX2 650
• Passage barre maximal : 300 x 300 mm
• Lame de coupe (unité descendante) : Ø 650 mm, rotation 360° infinie
• Unité de coupe : 4 axes contrôlés (X, Y, Z, rotation A)
• Unité multibroche : prééquipement pour jusqu’à 18 électrobroches HSK-C40
• FU 500 (option) : électrobroche 22 kW ; jusqu’à 24 000 tr/min ; magasin automatique 32 positions ; magasin lame Ø 500 mm dédié
• Magasins charge/décharge : longueurs configurables ; variantes sens d’avancement droite/gauche
• Systèmes de déchargement : courroies motorisées, phase de soufflage pour nettoyage
• Étiquetage : X LAB imprimante automatique (application supérieure ou arrière)
• IHM : écran LCD 55" ; pupitre INDUSTRY orientable
• Cabine : insonorisée, large visibilité, logo lumineux Fom Industrie
• Manipulation profils : rouleaux horizontaux/verticaux inrayables ; option axes contrôlés pour basculement/support
• Pince(s) additionnelle(s) : XPULL, X PUSH
• Logiciel : FSTLine4 intégré avec LOLA
