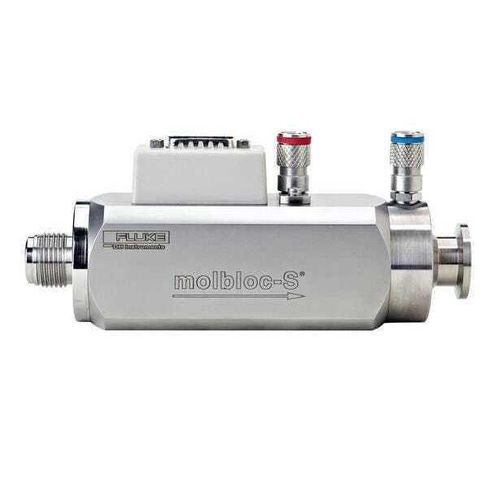

Calibrateur de pression molbloc-S®

de températurede débit de gazpour débitmètre

Présentation
Le molbloc-S® est un dispositif d'étalonnage par buse sonique de haute précision, destiné à être utilisé avec les terminaux de débit molbox1+ et les moniteurs molbox RFM. Le débit massique traversant le molbloc-S est proportionnel à la pression absolue en amont et indépendant de la pression en aval lorsque l'écoulement critique (sonique) est atteint. Le maintien d'un rapport de contre-pression (BPR) suffisamment faible est requis pour des mesures valides en régime sonique.

Principaux points

• Couvre des gammes de débit jusqu'à 5 000 slm en N2 et air.
• Étend la plage d'utilisation des systèmes d'étalonnage molbloc/molbox™ avec précision aux débits moyens et élevés.
• Utilisable avec molbox1+, terminaux molbox1 existants et logiciel COMPASS.
• Principe de buse venturi en écoulement critique validé par étalonnage gravimétrique.
• Sensibilité minimale aux contaminations.
• Incertitude de mesure : ±0,125 % de la lecture avec molbox1+ ; ±0,2 % avec molbox1.
• Étalonnages disponibles pour air, N2, Ar, He et de nombreux gaz spéciaux ; compensation de densité pour air humide prise en charge.
• Grande plage de réglage (10:1 turndown) avec molbox1+S ou autres modèles molbox avec aspiration.
• Mesure absolue redondante de la pression amont pour réduire l'incertitude et améliorer la fiabilité.
• Conditionnement et mesure intégrés de la température du gaz ; lecture continue en temps réel ; automatisable.

Plages molbloc-S
Les plages de débit molbloc-S sont définies par le rapport de conversion pression‑vers‑débit K_F (sccm/kPa) qui relie le débit massique à la pression absolue amont. Les étalonnages sont effectués sur des plages de pression amont selon le type : LP 20–200 kPa (3–30 psia), SP 50–500 kPa (7–70 psia) ou HP 200 kPa–2 MPa (30–300 psia). Pour maintenir l'écoulement critique, la pression aval doit rester suffisamment basse pour que le Back Pressure Ratio (BPR = pression absolue aval / pression absolue amont) soit sous la limite admissible, qui dépend du nombre de Reynolds. L'utilisation d'une pompe à vide en aval peut étendre la plage d'utilisation en réduisant la pression aval.

Spécifications – Étalonnages standards molbloc-S – Utilisation avec molbox1+ et molbox2
Température normale de fonctionnement : 15 à 35 °C
Température de stockage : -25 à 35 °C
Plages normales de pression amont : 20–200 kPa abs (LP) ou 50–500 kPa abs (SP) ; HP : 200 kPa–2 MPa abs (utilisable uniquement avec molbox1+S).
Plage de débit globale : <1 à 5 000 slm
Connexions d'entrée (selon modèle) : 1/4 in. VCR™, 1/2 in. VCR™, 1 in. VCR™ ou 1 in. NPT (modèles 1E1-S … 1E4-S etc.).
Connexions de sortie (selon modèle) : brides ISO‑KF style vide (16 mm, 40 mm) selon le modèle.
Gaz pris en charge : air sec, N2, Ar, He et de nombreux gaz spéciaux (voir spécifications complètes).

Mesure de débit (résumé)
Plage : Dépend de la taille du molbloc et de la plage de pression d'étalonnage.
Rapport de contre-pression requis : 0,4 à 0,9 selon le nombre de Reynolds.
Gaz d'étalonnage : Standard — air sec. Options : N2, Ar, H2, He, N2O (disponibilité variable). L'étalonnage sur air sec est requis pour l'utilisation avec air humide.
Plages de calibration de pression : LP 20–200 kPa abs ; SP 50–500 kPa abs ; HP 200 kPa–2 MPa abs (HP avec molbox1+S uniquement). Les spécifications de débit sont valides de 10 % à 100 % de la pleine échelle du molbloc.
Résolution : ±0,0015 % FS
Précision : ±0,06 % de la lecture
Stabilité prévue sur un an : ±0,05 % de la lecture
Incertitude de mesure : ±0,2 % de la lecture (Premium : ±0,125 % avec molbox1+).

Fourni avec chaque molbloc-S

• Élément de débit molbloc-S
• Coque de transport et de stockage
• Joints toriques VCR souples et réutilisables pour la connexion amont ; bague de centrage ISO‑KF, bride et anneau de surpression pour la connexion aval ; instructions de montage
• Étalonnage d'incertitude standard à pression SP avec air et rapport d'étalonnage accrédité

Caractéristiques techniques

• Marque : Fluke
• Nom commercial (série) : molbloc-S®
• Modèles exemples / valeurs K_F disponibles : 1E1-S (KF 10), 2E1-S (KF 20), 5E1-S (KF 50), 1E2-S (KF 100), 2E2-S (KF 200), 5E2-S (KF 500), 1E3-S (KF 1000), 2E3-S (KF 2000), 5E3-S (KF 5000), 1E4-S (KF 10000)
• Capacité globale de débit : <1 à 5 000 slm
• Température de fonctionnement : 15 à 35 °C ; stockage : -25 à 35 °C
• Types de calibration de pression : LP (20–200 kPa), SP (50–500 kPa), HP (200 kPa–2 MPa) — HP avec molbox1+S uniquement
• Incertitude de mesure (typique) : ±0,2 % de la lecture (standard) ; ±0,125 % (premium, avec molbox1+)
• Résolution / précision : résolution ±0,0015 % FS ; précision ±0,06 %
• Interfaces : options d'entrée VCR ou NPT selon modèle ; options de brides ISO‑KF en aval
• Gaz pris en charge : air, N2, Ar, He et de nombreux gaz spéciaux
• Compatibilité : conçu pour une utilisation avec molbox1+, terminaux molbox1 (v4.0+), terminaux molbox2 et moniteurs molbox RFM ; compatible avec le logiciel COMPASS
