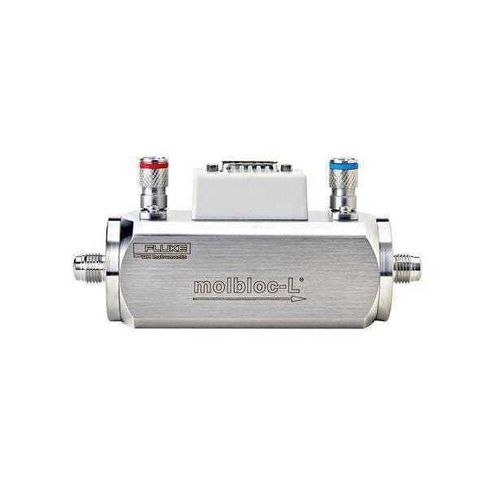

Module à flux laminaire sans particules molbloc-L

Présentation du produit
Fluke Calibration fournit des éléments de débit laminaire (molbloc-L) pour des débits allant de 1 sccm à 100 slm. Les molblocs sont conçus pour être utilisés avec les bornes molbox et le logiciel COMPASS afin de constituer des étalons de transfert de débit massique traçables.

Fonctions principales

• Plage de débit : 1 sccm à 100 slm.
• La voie de passage est l'espace entre un piston et un alésage cylindrique ajusté dans le corps du molbloc.
• Différentes plages de débit obtenues en faisant varier la taille du jeu ; des corps plus grands sont utilisés pour des débits supérieurs.

Aperçu des fonctions

• Compatible avec molbox1+, molbox2, molbox RFM et le logiciel COMPASS.
• Filtre intégré pour protéger contre la contamination.
• Conditionnement et mesure de la température du gaz intégrés.
• Lecture continue en temps réel et possibilité d'automatisation complète.
• Aucune pièce mobile.

Gammes molbloc-L
Les tailles sont désignées par un nombre relatif à l'impédance de débit nominale. L'impédance nominale donne des gammes nominales lors de l'écoulement d'azote avec 250 kPa de pression amont absolue et 50 kPa de pression différentielle. Les gammes réelles varient selon la densité/viscosité du gaz et les options d'étalonnage en pression.

Modèles (exemples)

• 1E1 VCR-V-Q
• 5E1 VCR-V-Q
• 1E2 VCR-V-Q
• 2E2 VCR-V-Q
• 5E2 VCR-V-Q
• 1E3 VCR-V-Q
• 5E3 VCR-V-Q
• 1E4 VCR-V-Q
• 3E4 VCR-V-Q
• 1E5 VCR-V-Q

Livré avec chaque molbloc

• Boîtier de stockage et d'expédition.
• Joints toriques VCR souples réutilisables et instructions de montage.
• Étalonnage complet en N2 basse pression par défaut (autres calibrations ou gaz sur commande).
• Rapport d'étalonnage avec traçabilité NIST et données mesurées.

Spécifications - Étalonnages standard molbloc-L (molbox1+ et molbox2)

• Vitesse de mise à jour des mesures : 1 s.
• Plage : 0 à la pleine échelle du molbloc selon le gaz et la pression (dépend du type d'étalonnage).
• Résolution : 0,0015 % FS.
• Linéarité : ±0,05 % de la lecture (10–100 % FS) ; ±0,005 % FS sous 10 % FS.
• Répétabilité : ±0,05 % de la lecture (10–100 % FS) ; ±0,005 % FS sous 10 % FS.
• Précision¹ : ±0,07 % de la lecture (10–100 % FS) ; ±0,007 % FS sous 10 % FS.
• Stabilité² (1 an) : ±0,09 % de la lecture (10–100 % FS) ; ±0,009 % FS sous 10 % FS.
• Incertitude de mesure³ : ±0,2 % de la lecture (10–100 % FS) ; ±0,02 % FS sous 10 % FS.
• Exemple (1E5) : ±0,5 % de la lecture (25–100 % FS) ; ±0,125 % FS sous 25 % FS.

Spécifications - Étalonnages premium molbloc-L (molbox1+)

• Vitesse de mise à jour : 1 s.
• Plage : 0 à la pleine échelle selon gaz et pression d'utilisation.
• Résolution : 0,0015 % FS.
• Linéarité & répétabilité : ±0,05 % de la lecture (10–100 % FS) ; ±0,005 % FS sous 10 % FS.
• Précision¹ : ±0,07 % de la lecture (10–100 % FS) ; ±0,007 % FS sous 10 % FS.
• Stabilité² (1 an) : ±0,03 % de la lecture (10–100 % FS) ; ±0,003 % FS sous 10 % FS.
• Incertitude de mesure³ : ±0,125 % de la lecture (10–100 % FS) ; ±0,0125 % FS sous 10 % FS.

Spécifications - Étalonnages standard molbloc-L (molbox RFM)

• Plages couvertes : 1E1-L à 3E4-L.
• Vitesse de mise à jour : 1 s.
• Résolution : 0,01 % FS.
• Linéarité : ±0,23 % de la lecture (10–100 % FS) ; ±0,023 % FS sous 10 % FS.
• Répétabilité : ±0,1 % de la lecture (10–100 % FS) ; ±0,01 % FS sous 10 % FS.
• Précision¹ : ±0,25 % de la lecture (10–100 % FS) ; ±0,025 % FS sous 10 % FS.
• Stabilité² (1 an) : ±0,15 % de la lecture (10–100 % FS) ; ±0,015 % FS sous 10 % FS.
• Incertitude³ : ±0,5 % de la lecture (10–100 % FS) ; ±0,05 % FS sous 10 % FS.

Remarques

• ¹Précision = combinaison de linéarité, hystérésis et répétabilité.
• ²Stabilité = variation maximale prédite du zéro et de l'étendue sur la période spécifiée ; vérifier par expérience pour une unité spécifique.
• ³Incertitude de mesure = déviation maximale de l'indication par rapport au débit réel, incluant contributions de précision, stabilité et incertitude de l'étalon Fluke.

Caractéristiques techniques (résumé)

• Produit : molbloc-L Élément de débit laminaire (étalon de transfert de débit massique).
• Mise à jour de mesure : 1 s.
• Capacité de débit : typiquement 1 sccm à 100 slm selon modèle et options.
• Résolution : 0,0015 % FS (calibrations haute précision).
• Compatibilité : molbox1+, molbox2, molbox RFM et COMPASS.
• Livraison : mallette, joints VCR réutilisables, instructions, calibrage N2 standard et rapport de traçabilité.
