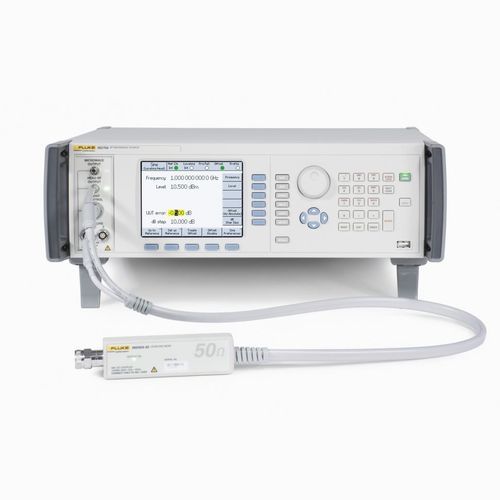

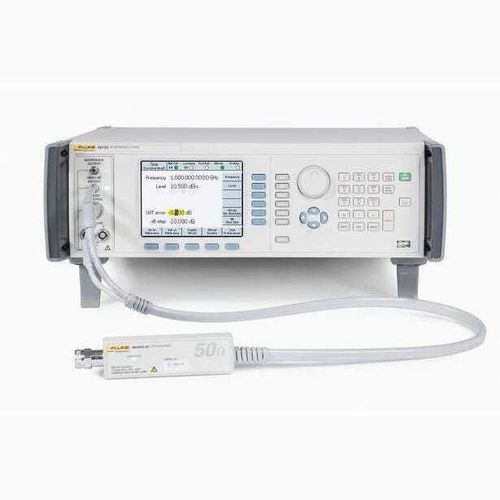

Source de fréquence 96270A series

Présentation
Le 96270A est une source de référence RF pour l'étalonnage jusqu'à 27 GHz. Il offre un contrôle précis du niveau de signal, une atténuation programmable et un faible bruit de phase dans un seul instrument pour simplifier les procédures d'étalonnage des analyseurs de spectre, capteurs de puissance RF, analyseurs de modulation, récepteurs de mesure, fréquencemètres et oscilloscopes haute fréquence. L'appareil supporte l'auto‑caractérisation et peut stocker jusqu'à 30 profils de correction pour différentes configurations de câbles et adaptateurs.

Principales fonctions

• Contrôle précis du niveau et de l'atténuation avec faible bruit de phase adapté aux tâches d'étalonnage RF.
• Auto‑caractérisation pour créer des plans de référence à l'entrée de l'UUT et appliquer automatiquement les corrections de niveau.
• Affichage double de mesure de puissance intégré compatible avec capteurs thermiques spécifiés.
• Compteur de fréquence interne 300 MHz et modulation interne (AM, FM, PM) jusqu'à 4 GHz.
• Emulation de commandes GPIB et compatibilité MET/CAL pour l'automatisation des procédures d'étalonnage.

Applications

• Étalonnage d'analyseurs de spectre (y compris modèles HF) et de récepteurs de mesure
• Étalonnage et vérification de capteurs de puissance RF et de wattmètres
• Étalonnage de niveau et d'atténuation pour atténuateurs, pads et coupleurs
• Étalonnage d'analyseurs de modulation et d'oscilloscopes
• R&D, tests de production et étalonnages sur site

Points forts et avantages
Le 96270A délivre des signaux précisément nivelés directement à l'entrée de l'UUT pour réduire pertes, erreurs d'adaptation et contributions d'incertitude liées aux interconnexions externes. L'embase de nivellement 50 Ω (option 75 Ω) offre une large plage dynamique pour les signaux de bas niveau jusqu'à 4 GHz ; la sortie micro‑ondes et le kit HF étendent la couverture jusqu'à 27 GHz après auto‑caractérisation. En remplaçant plusieurs instruments (générateurs, capteurs de puissance, atténuateurs, compteurs), le 96270A réduit la complexité système, les coûts et facilite l'étalonnage sur site.

Configurations et accessoires

• 96270A — mainframe de base avec embase de nivellement 50 Ω (sortie embase jusqu'à 4 GHz).
• 96270A/75 — option embase 75 Ω.
• 96270A/HF — kit de nivellement HF pour mise à niveau métrologique jusqu'à 27 GHz.
• 96270A/LL — option sortie micro‑ondes bas niveau.
• 96270A/LL/HF — combinaison LL et kit HF.
• Accessoires : capteurs de puissance de référence, répartiteurs HF, câbles micro‑ondes métrologiques, kit de montage en rack (Y9600), filtre 9600FLT, flight case.

Automatisation et flux de test
Le 96270A prend en charge les procédures MET/CAL, l'émulation de commandes GPIB d'instruments courants et des routines MET/CAL fournies pour réduire le temps d'étalonnage et permettre l'exploitation sans surveillance. Les profils d'auto‑caractérisation stockés accélèrent les changements de configuration et les opérations sur site.

Caractéristiques techniques (sélection)

• Plages de fréquence : sortie embase 50 Ω 1 mHz–4 GHz ; sortie micro‑ondes directe 1 mHz–27 GHz (option LL) ; sortie micro‑ondes avec option HF 1 kHz–27 GHz.
• Plage de niveau : exemples −130 dBm à +24 dBm selon fréquence et configuration.
• Résolution : 10 µHz (fréquence) ; 0,001 dB (niveau).
• Précision de fréquence : ±0,05 ppm ±5 µHz.
• Précision de niveau (embase 50 Ω) : ex. ±0,03 dB à 100 kHz à bas niveau ; incertitudes de sortie micro‑ondes après auto‑caractérisation fournies au certificat.
• Précision d'atténuation (50 Ω) : ±0,02 dB jusqu'à 49 dB ; ±0,15 dB à 110 dB (réf.).
• VSWR : embase ≤1,05 jusqu'à 100 MHz ; sortie micro‑ondes directe typ. ≤2,0 ; répartiteur HF ≤1,22.
• Bruit de phase : ex. −144 dBc/Hz à 1 GHz (10 kHz–100 kHz offset, typ.).
• Modulation : AM, FM, PM interne/externe jusqu'à 4 GHz.
• Compteur de fréquence : interne 300 MHz.
• Interfaces : IEEE‑488.2 (GPIB) avec émulation de commandes d'instruments.
• Dimensions (H×L×P) : 146 × 442 × 551 mm ; Poids : 18 kg.
• Certificat : fourni avec certificat d'étalonnage conforme ISO 17025 ; jusqu'à 30 profils d'auto‑caractérisation.
